垃圾焚燒爐是垃圾焚燒發電廠的心臟，其性能直接影響垃圾焚燒處理的綜合排放指標和全套設備的運轉率。目前以機械爐排焚燒爐的應用最為廣泛。其基本工作原理是垃圾通過進料斗進入爐排，爐排分為干燥區、燃燒區、燃盡區，垃圾依次通過爐排上的各個區域，直至燃盡排出爐排。
燃燒空氣從爐排下部進入與垃圾混合，燃燒后的煙氣通過鍋爐的受熱面，加熱過熱蒸汽，而同時被冷卻的煙氣經過凈化處理排出。高溫腐蝕、二惡英污染和重金屬粉塵污染是垃圾焚燒過程中存在的3大主要問題。
對鍋爐的過熱器而言，煙氣成分、煙氣溫度等因素對其造成的腐蝕遠高于一般常規鍋爐，為達到防腐的要求，通常采用提高鋼材等級方法，使得設備造價大幅度增長。本文通過具體案例，分析過熱器腐蝕的原因，進而提出相應的改造維修建議和預防過熱器腐蝕的措施，促進垃圾焚燒鍋爐安全運行。
1概述
廈門市某垃圾焚燒發電廠2臺鍋爐，由無錫某鍋爐有限公司制造，鍋爐型號為：UG-300-23.53/4.0/400-W，鍋爐額定出口壓力為4.0MPa，額定出口溫度為400℃，額定蒸發量為23.53t/h，于2010年11月制造，2013年投入運行，至今累計運行2萬多h。日處理垃圾量2×300t/d;裝機容量1×12MW余熱爐型，中壓自然循環單汽包，W型布置立式。其過熱器結構形式如下：過熱器由低溫段的一級過熱器、中溫段的二級過熱器和高溫段的三級過熱器組成并布置在第3通道內(見圖1)，2級噴水減溫器布置在2過熱器之間。
飽和蒸汽進入一級過熱器入口集箱，再進入由44排38mm×4mm管子組成的一級過熱器，蒸汽經過一級噴水減溫器后引入到二級過熱器的入口集箱，再進入由44排34mm×4.5mm管子組成的二級過熱器，然后蒸汽經過二級噴水減溫器后進入三級過熱器入口集箱，再進入由37排34mm×4.5mm管子組成的三級過熱器，最后過熱蒸汽進入集汽集箱。
二級過熱器和三級過熱器管子的材料為12Cr1MoVG，一級過熱器管子的材料為20G/GB5310，一、二級過熱器橫向節距為120mm，三級過熱器橫向節距為145mm。過熱器管子和集箱均支撐在水冷壁上，與水冷壁一起向上膨脹。

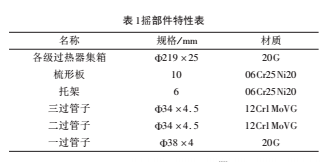

二、三級過熱器的梳形板支架的材質為06Cr25Ni20。鍋爐的煙氣流程為：爐膛→冷卻室1→冷卻室2→凝渣管→三級過熱器→二級過熱器→一級過熱器→省煤器。部件特性詳見表1。

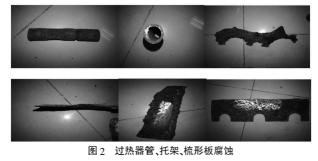

2016年10月鍋爐首次內部檢驗時發現鍋爐三級、二級過熱器管子表面存在大面積腐蝕、氧化現象，梳形板位置的管子外表面存在局部腐蝕凹坑。腐蝕、氧化最嚴重部位為三級過熱器從下往上數第1排，其最小剩余壁厚為3.0mm，最大腐蝕凹坑深1.5mm。鍋爐三級、二級過熱器管排的托架、梳形板沿?zé)煔夥较蚋g減薄嚴重，部分變形、脫落(詳見圖2)。鍋爐使用至2017年4月，腐蝕情況進一步加劇。
2腐蝕原因分析
(1)高溫腐蝕。垃圾焚燒鍋爐過熱器的高溫腐蝕過程一般是經過純氣體腐蝕、熔鹽腐蝕、固相附著物參與的氣體腐蝕、腐蝕氣體參與的熔鹽腐蝕等一系列復雜的、持續的腐蝕反應。垃圾焚燒產生的高溫?zé)煔庵泻写罅康腍Cl、Cl2及SO3等腐蝕性氣體，致使過熱器管產生明顯腐蝕。高溫腐蝕主要是HCl、Cl2及SO3等腐蝕性氣體對管壁的直接和間接腐蝕，以及焦硫酸鹽和堿金屬對管壁的熔鹽腐蝕。
氯化物和氯氣對過熱器管壁的腐蝕機理如下：HCl溶于焦硫酸鹽中，破壞管壁氧化膜和金屬。
Fe2O3+6HCl→2FeCl3+3H2O
腐蝕產物與其它氯化物(RCl)一起滲入熔池，當接觸到管壁，發生下列反應：
Fe+2FeCl3→3FeCl2
4FeCl3+3O2→2Fe2O3+6Cl2↑
同時，煙氣中的氯氣也具有很強的氧化性，與管壁金屬及氯化物作用發生如下反應：
Cl2+2FeCl2→2FeCl3
2Fe+3Cl2→2FeCl3
此外，HCl進入溶池還可能與金屬發生下列反應：
Fe+2HCl→FeCl2+H2↑
FeO+2HCl→FeCl2+H2O
腐蝕產物中FeCl3的熔點為303℃，能顯著揮發。只要
HCl、Cl2和O2得到不斷補充，腐蝕反應就一直會進行下去。
隨管壁溫度升高，腐蝕反應越劇烈，以上反應在管壁溫度為400～600℃時最為活躍。
除此之外，處于垃圾焚燒環境中的金屬材料，其表面上粘附堆積的粉塵中除金屬氧化物外，還含有高濃度的堿金屬、堿土金屬和其他重金屬的氯化物和硫酸鹽，其中PbCl2、ZnCl2和SnCl2都是低熔點的氯化物，其他的氯化物如NaCl、KCl和FeCl2熔點雖不太低，但可與其他物質結合形成低熔點的共晶混合物，大大增加了高溫部件金屬材料的腐蝕速率。
該鍋爐煙氣從冷卻室2經過凝渣管到三級過熱器入口處時煙氣溫度為623℃;二級過熱器入口處煙氣溫度為544℃;管內蒸汽溫度為400℃。此時管壁溫度正處于腐蝕反應最活躍的溫度區間400～600℃，因此加劇了腐蝕反應的進行。另外，在托架附近，由于燃燒積灰附著在金屬上，存在熔鹽腐蝕，破壞金屬氧化膜，造成腐蝕持續進行。
(2)電化學腐蝕。鍋爐的二級、三級過熱器系統的梳形板支架的材質為06Cr25Ni20，不銹鋼由于含有鎳、鉻等金屬而變得不活潑，電極電位高于普通碳鋼。但當不銹鋼與碳鋼接觸時，就可形成一個電化學原電池。在這個原電池里，碳鋼是負極，不銹鋼是正極。于是碳鋼會因不銹鋼的接觸加速氧化而腐蝕。所以，過熱器管子與不銹鋼托架接觸的部位附近腐蝕最嚴重。
(3)鍋爐設計不合理。該鍋爐三級過熱器位于凝渣管上方位置，煙氣由冷卻室2經過凝渣管轉彎往三級過熱器入口時直接沖向三級過熱器支撐處，鍋爐結構設計存在不合理(圖3)，導致煙氣偏斜集中，造成該位置熱量最集中，鍋爐腐蝕最嚴重;同時，該位置向火側遭受煙氣沖刷。在腐蝕和煙氣沖刷的雙重作用下，導致腐蝕程度加劇。
3改造維修建議
針對這2臺鍋爐存在的問題，建議使用單位請具有相應資質的鍋爐制造單位、改造維修單位出具改造、維修方案，更換二級、三級過熱器全部管屏及梳形板、托架;改造鍋爐凝渣管。
(1)對鍋爐原設的三級過熱器管進行切除、更換，焊口為爐外側靠近集箱處。三級過熱器管子材質：12Cr1MoVG，規格為：34mm×4.5mm，新過熱器管屏結構不變。
(2)更換鍋爐三級過熱器管束的疏形板、托架及過熱器穿墻處的密封板等附件。
(3)改變鍋爐煙氣冷卻室的保溫材料，增加冷卻室的吸收熱量，降低煙氣出口溫度。
(4)改造凝渣管，調整煙氣流方向，使煙氣流大部分沖向第三通道中部，從而避免煙氣流正面沖向三級過熱器支座的狀況，減少煙氣對過熱器支座的腐蝕。

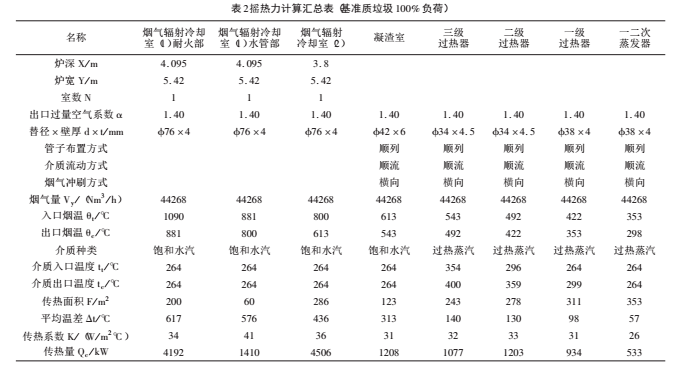

(5)增加凝渣管換熱管子的數量，從而降低煙氣進入過熱器系統的溫度，消除和減少可能發生的高溫腐蝕現象。改造后的熱力計算匯總表，見表2。
4預防腐蝕措施
針對垃圾焚燒鍋爐過熱器腐蝕原因，提出以下建議和措施：
(1)可考慮采用Ca基吸收劑[如Ca(OH)2、CaCO3等]對垃圾焚燒生成的大量HCl和Cl2進行吸收。
(2)在過熱器管外壁進行熱噴涂耐腐蝕金屬涂層或耐高溫防腐蝕涂層，防止由于Cl、S等元素導致過熱器管外壁的快速腐蝕。
(3)采用耐腐蝕高溫合金鋼。解決過熱器高溫腐蝕現象，如果用高Cr鋼作為受熱面管子的材料，在高Cr鋼材料表面會形成致密的氧化膜Cr2O3，其具有良好的耐熔融硫酸鹽的腐蝕性能。
(4)可以通過改變鍋爐結構型式和受熱面布置位置，以控制進入過熱器的煙氣溫度，使過熱器管壁溫避開高溫腐蝕嚴重區域，在一定限度內降低腐蝕反應速度，從而減輕高溫腐蝕;同時合理控制煙氣流動，從而強化傳熱并減輕過熱器積灰腐蝕。
綜上所述，根據垃圾焚燒余熱鍋爐的實際情況，采取相應的預防措施，可以有效減輕過熱器腐蝕，促進鍋爐安全經濟運行。
來源:能源與環境 徐火力
