在過去三十多年的土壤地下水工程實施過程中，德國修復工程界開發設計制造了大量的專業修復設備。其制造水準秉承了德國機械制造的特質和對環保管理認真嚴謹?shù)淖黠L(fēng)，在國際范圍內享有盛譽。與各行業機械化發展的趨勢類似，先進的修復機械對修復行業的發展和項目的高效精準實施，起到了非常關鍵的作用。

本文所談的修復設備，是指除了通用的土木及勘探設備之外的專業修復工程設施及設備。本文中，如異位或原位固化穩定化及場調階段所使用的挖掘、拌合、鉆孔、運輸、探測等設備不在介紹范圍內。

作者簡介

彭濤，德國旭普林Zueblin及史卓堡Strabag集團中國區總經理。子公司旭普林環境是德國領先的土壤及地下水修復工程企業，三十多年完成了近三千個修復工程，設計制造先進修復設備五千五百多臺/套，經驗豐富。旭普林環境已轉讓二十多項先進修復技術至日本、中國等多家企業。

一、種類

按照其用途及集合程度，德國的修復設備可以分為：專項設備、成套設備和綜合集約設備。大致情況如下。

1、專項單功能修復設備：該類設備功能單一，可單獨或被集成地完成某項修復治理工作。如生物膜反應器、活性炭過濾器、可再生活性炭過濾器、沉淀絮凝裝置、離子交換、中和、重金屬吸附、吹脫、相分離、催化氧化器、除鐵錳裝置、砂礫過濾器、粉塵過濾器、密閉艙門、固定及移動式密閉棚、水力汽提及生物汽提、各類燃燒器等等。如圖1-8.

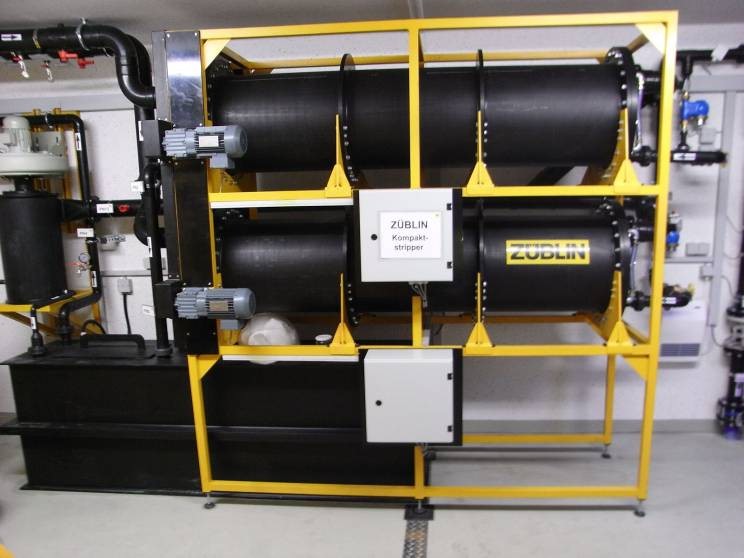

圖1：水平緊湊集裝箱式吹脫設備。特點：?jiǎn)尉€去除率99.98%, 自凈功能，節能，移動性強，空間需求低，抗凍防雨。

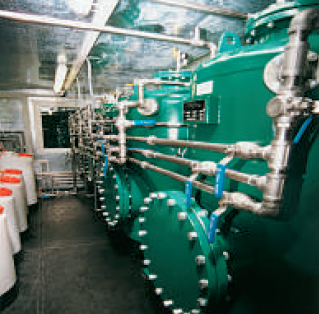

圖2： 生物膜反應器?？捎糜诘叵滤?、滲濾液、工業廢水治理?？勺龀晒潭?、移動不同規格

圖3：液相泵?？捎糜贚NAPL及DNAPL抽提，無機械葉片，無敏感針閥，自控，低維護

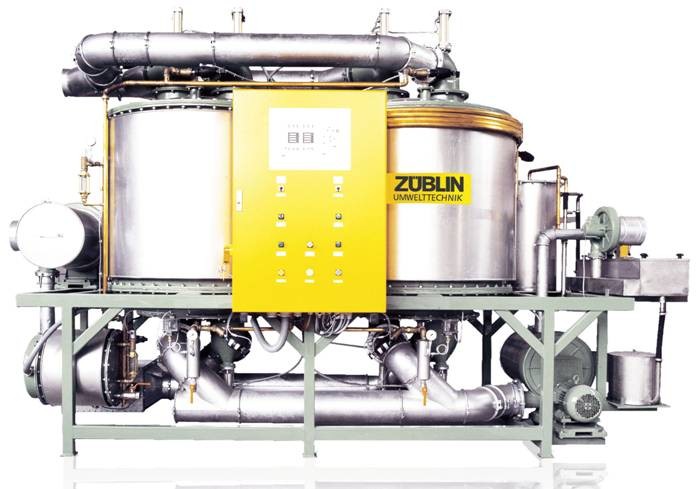

圖4： 氣體凈化設備

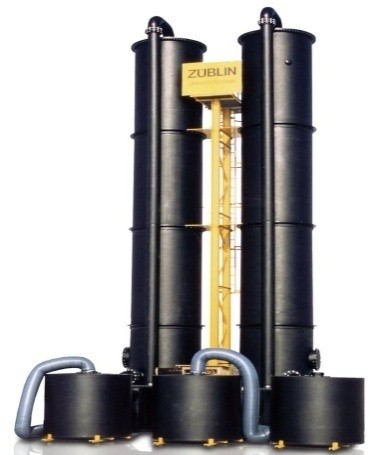

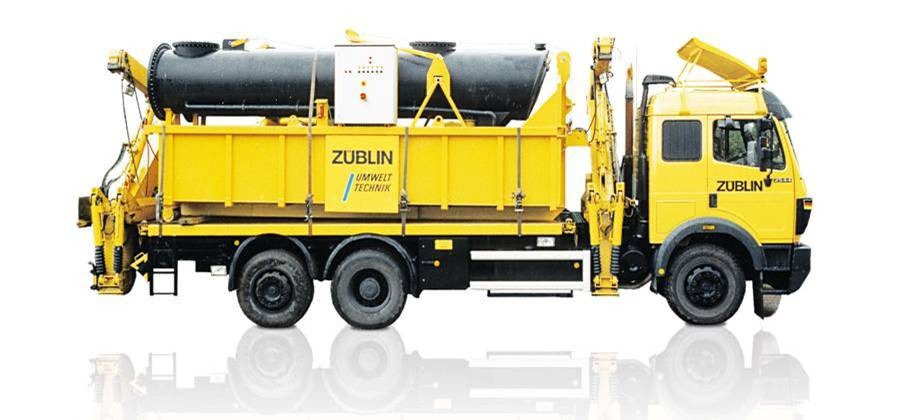

圖5：大容量吹脫設備          圖6： 移動式吹脫處理設備。同時集成了水、氣處理設施，自動控制，機動靈活

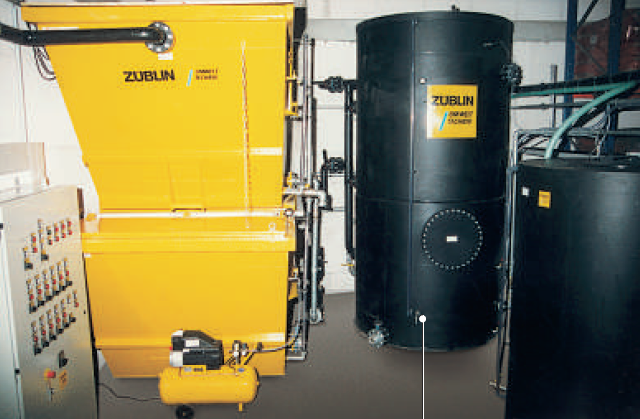

圖7： 離子交換設備?？扇コ承┲亟饘匐x子      圖8：鐵錳清除設備

2、成套設備： 與各類物理、化學、生物修復方法配套，在德國市場上擁有成熟先進的成套設備，可以滿足某種修復方法的設備配套。如整套的原位化學氧化、原位化學還原、原位生物氧化、原位生物還原、原位熱脫附、抽提處理、土壤氣相抽提、多相抽提、空氣噴射、生物通風、循環井、淋洗機等成套設備。如圖9-12。

圖9： 整套抽提處理設備

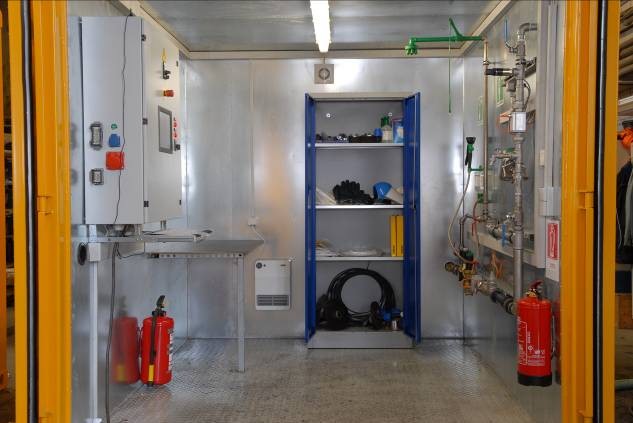

圖10： 原位化學及原位生物修復站。由兩個十尺小集裝箱組成，可機動靈活布置。自動控制。可自動投加不同藥劑。

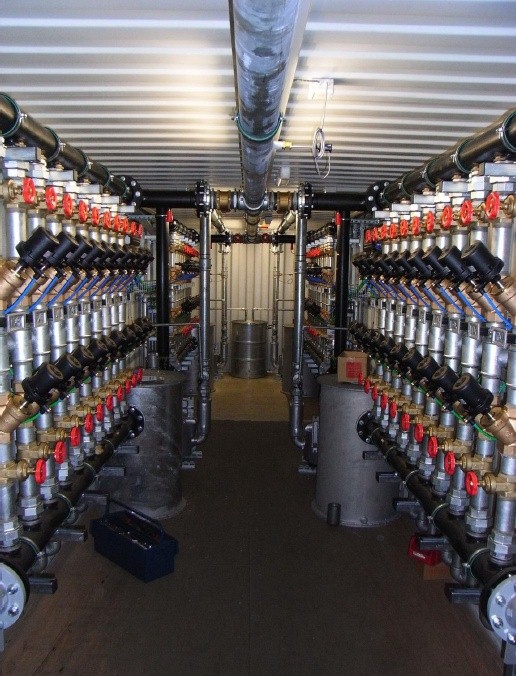

圖11： SVE修復站內局部          圖12： 已經使用了25年的SVE設備，目前在一高級社區內繼續運行著

3、綜合集約設備：有些修復方法要求同時對土、水、氣有更綜合的處理功效，因此設備的集合度更高。如原位熱脫附設備。在其配套中集成了冷凝及地下水處理、氣處理、高溫處理、燃燒和探測的自動控制及SVE等模塊。如圖13.

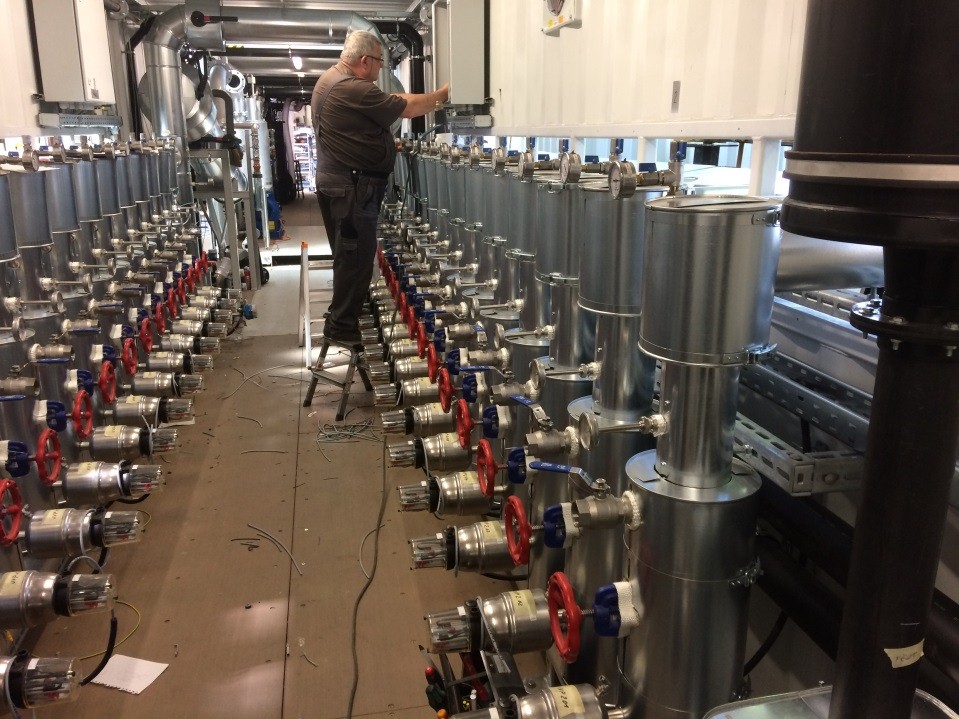

圖13：原位熱脫附設備（部分單元）

二、德國修復設備的基本特點

1、集合模塊化明顯：從工業化、標準化及經濟修復的綜合考慮，模塊化是設備制造的大方向。主要反映為專項模塊的集合及成套集合設備的更綜合集合。

2、其基本元件采用德國及國際上先進的配品件，總體功效、節能、耐久性國際領先。也是國際先進制造水平的體現。

3、定制與標準化的完美結合：由于行業特點，每個污染場地都會不同。由此要求其設備配置和運營需要特定的設計。因此，定制設備是其主流。同時，長期應用發展及專業化，標準的模塊設備也普遍存在。兩者的結合滿足了不同項目的個性化及經濟化需求。

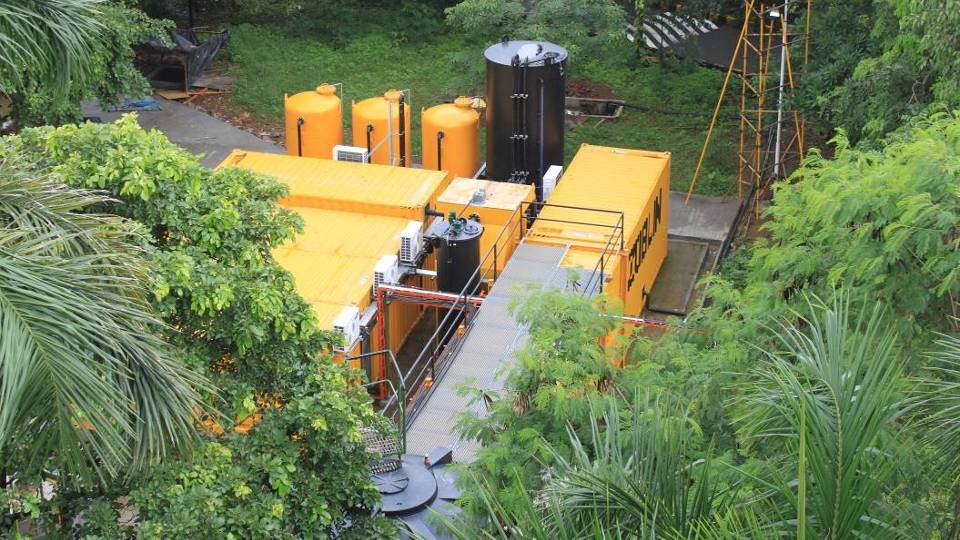

4、自動化、數字化、智慧化程度高：各類成套設備都可以配置自動控制系統、自動在線監測、先進的自動加藥控制、跨洋遙控運行（如圖14所示的位于印度熱帶雨林的修復設備，由德國中心遙控運行）。

圖14： 位于印度的抽提處理設備

5、運營模式靈活，適應市場化、工業化應用：對修復周期短的項目，設備商一般采用設備租賃的方式，盡量降低總包和業主方成本，同時節約社會資源。對修復周期長的，設備商會根據業主的要求，培訓其人員，由其直接運行而降低總體費用。絕大部分的設備和實施都可以做到循環利用。

三、           應用案例分析

1、不萊梅原污染廠址的原位化學與原位生物修復

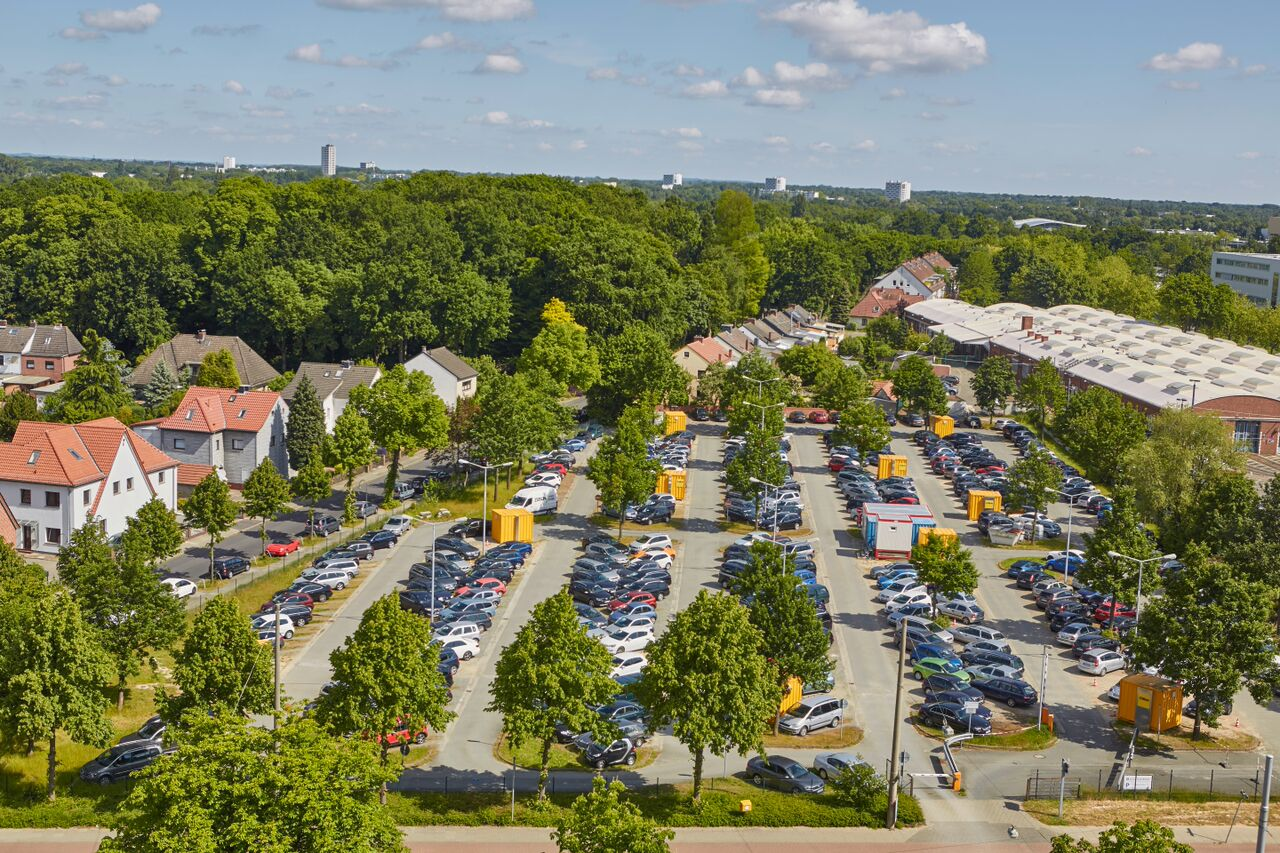

如圖所示，在基本不影響該場地的現用途情況下，使用十個黃色的中試級修復設備分別進行原位化學和原位生物的交叉綜合修復。單臺設備尺寸為十尺小集裝箱。是模塊集成修復設備的典型代表。

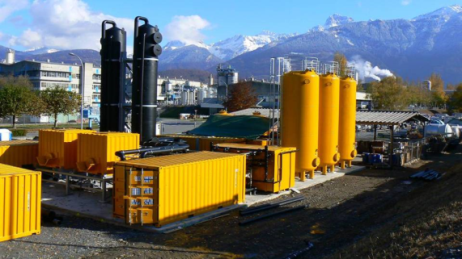

圖15： 不萊梅污染場地修復

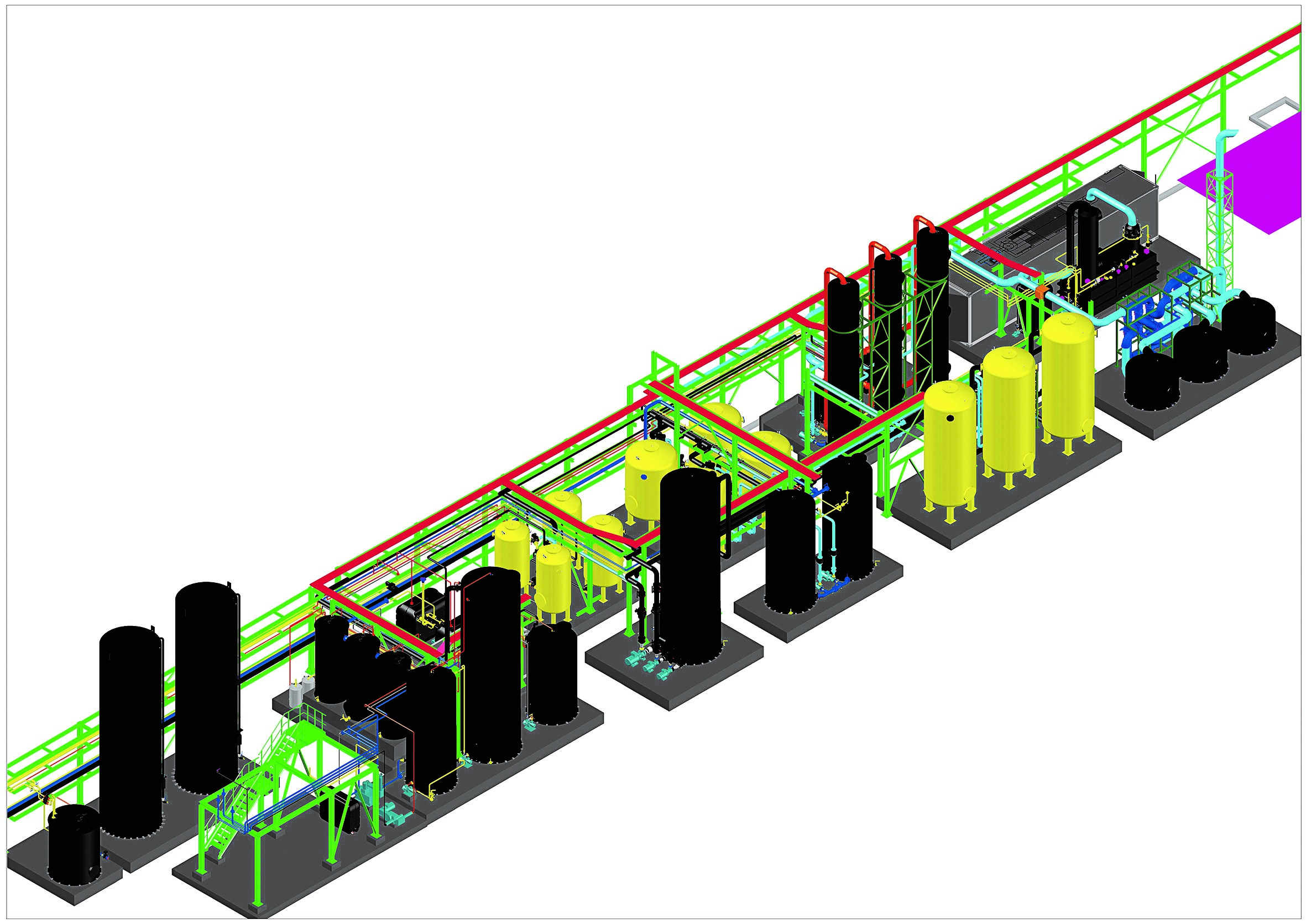

2、意大利化工污染場地修復站： 如圖16為其定制的復雜修復設備的三維設計圖。該場地僅百米的土壤及地下水污染，故其修復周期將會非常長。設備規模也更大。為其長期運營方便，各模塊露天分區布置。

圖16： 意大利某老化工場地修復設施

3、德國鐵路施工場地地下水處理項目：該項目的修復設施也是集合了多種單項處理設備。如下圖17. 對將來國內工程施工場地的環保作業，有重要參考價值。

圖17： 德國施工場地修復項目

4、德國危廢填埋場處理工程： 如圖18，除了對危廢土體運輸、污染氣體、地下水的處理設備及方法，現場的防二次污染負壓大棚的建造和細節設施，對工程的成敗非常重要。

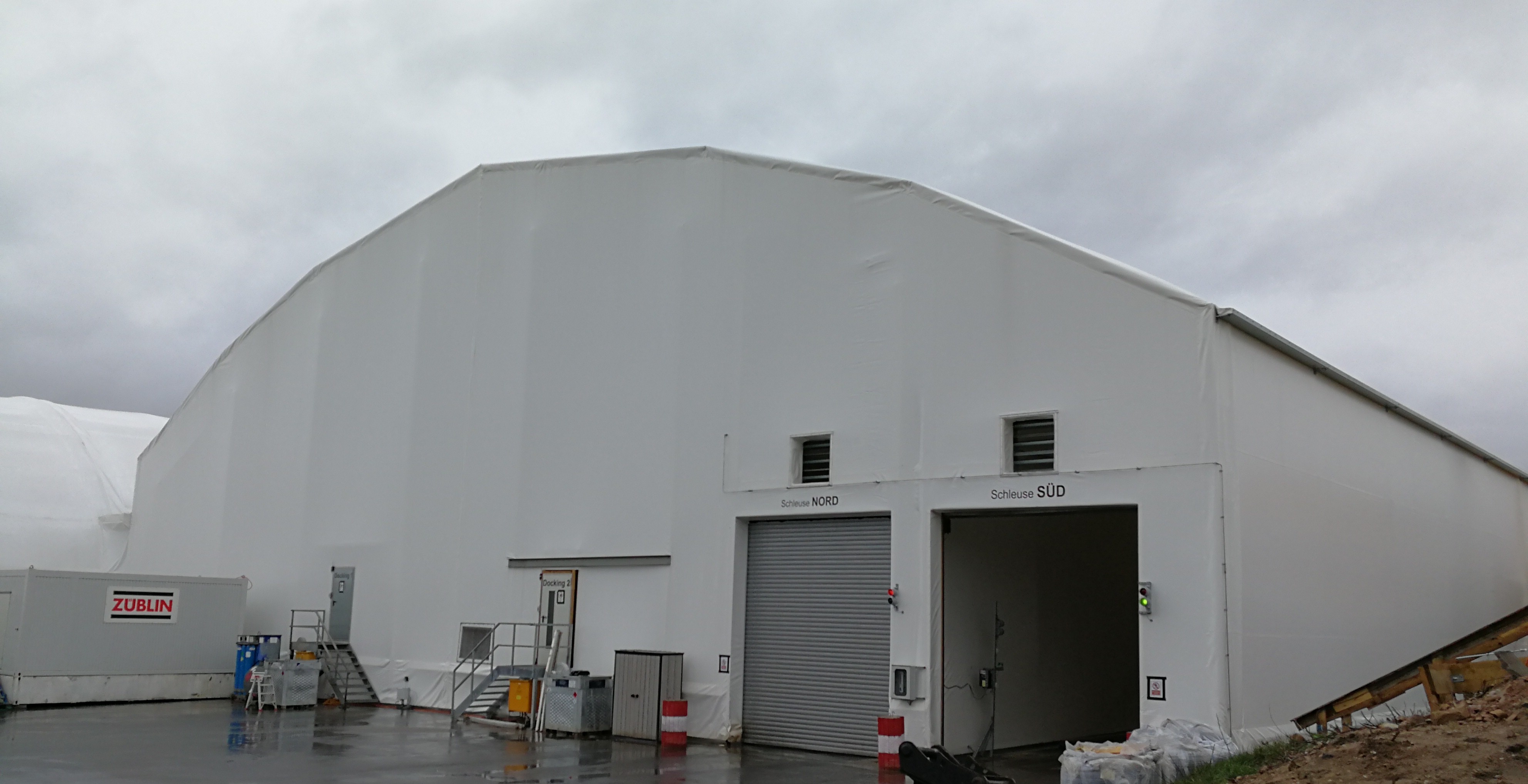

圖18： 負壓大棚。其封閉嚴密及管理嚴格的艙門及運輸過渡間，是避免二次污染的關鍵設施。
