電除塵器進行低低溫電除塵技術和小分區改造可短工期、低投資地有效提高除塵效率，是燃煤電廠實現“超低排放”有效新改造技術方案之一。低低溫電除塵改造可有效降低煙氣量和粉塵比電阻，提高電除塵器運行電壓，去除SO3，提高除塵效率。此技術提出了將低低溫電除塵技術和小分區供電技術的電除塵改造方案，并應用于玉環電廠和左權電廠，為我國燃煤電廠電除塵提供了一種新的電除塵改造方法。
引言
隨著環保要求的提高，以低低溫電除塵技術為核心煙氣協同治理技術成為燃煤電廠煙塵超潔凈排放的主要治理路線之一。國內大量燃煤電廠已經開始和籌劃對常規電除塵器改造，低低溫電除塵技術可有效降低粉塵比電阻，小分區供電技術可優化對粉塵荷電的控制，將“低低溫電除塵+小分區”兩種技術有效應用到電除塵改造的應用與研究顯得尤為重要。
1 低低溫電除塵改造
低低溫電除塵改造是通過在原電除塵器前加裝熱回收器，降低電除塵器入口煙氣溫度至酸露點以下，一般在90℃左右，使煙氣中的大部分SO3在熱回收器中冷凝成硫酸霧并粘附在粉塵表面，并且煙氣中的水分更多地吸附在粉塵表面，使粉塵性質發生了很大變化，降低粉塵比電阻，避免反電暈的發生困;同時，煙氣溫度降低使煙氣流量減小并有效提高電場運行時的擊穿電壓，從而大幅提高除塵效率。
低低溫電除塵改造具有改造簡單，改造費用低，工期短，提效幅度大，對場地要求低等特?！暗偷蜏?小分區”改造可大幅提高電除塵器除塵效率，是適用“超低排放”標準的有效改造方案。
2 小分區改造
小分區改造是將原一個電場一套電源供電改造為一個電場兩套獨立電源供電。小分區供電是將一個電場的供電分為獨立的兩個區域，使各區段的電氣運行條件獨自最佳化，分別強化荷電和收塵功效，對不同分區進行不同的供電方式，合理調整振打周期及電氣參數，使其各自工作在最佳狀態，適應不同比電阻的粉塵和變化的工況，從而達到提高收塵效率和節能的效果。
但由于電場小分區改造后，陰極吊掛和振打電極穿孔數量增加，會產生很多的穿墻漏風點而增加漏風率，腐蝕風險增加，除塵效率也會受到影響，因此，一般情況下只對第一電場(除塵效率最高的電場)或末電場(影響出口粉塵濃度的最大電場)進行小分區改造，以達到最佳除塵效率和綜合性能。

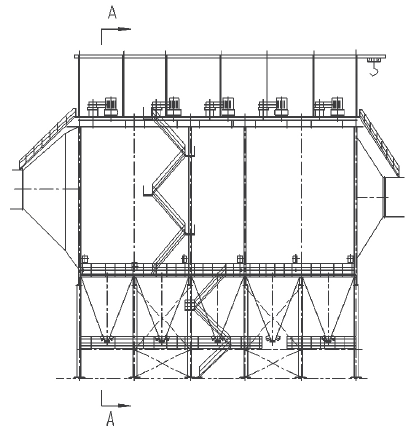

如圖1為典型F型結構電除塵器，陰極振打為側面機械振打，常規分區形式為每個電場一個供電分區，每個電場單獨配一套陰極振打裝置和高壓供電電源。
圖1電除塵器主視圖

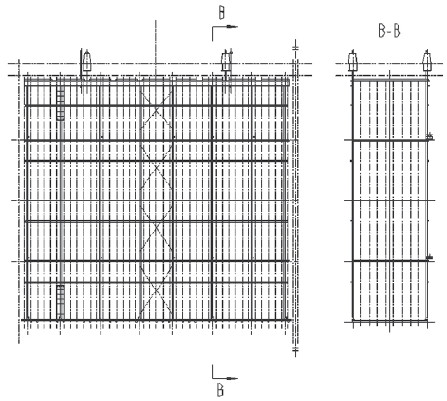

圖2第一電場陰極系統小分區改造后示意
對圖1中的A一A剖視，電除塵器內部第一電場的陰極系統如圖2所示，對其進行小分區改造后如圖3所示。將原陰極系統框架中間位置割開，原一個陰極大框架被分為兩個小框架;移動原陰極吊掛，并每個電場增加兩個陰極吊掛，使兩個陰極小框架獨立供電;割除原框架拉桿，在新的小框架中間各增加一排框架拉桿;在大框架割斷附近兩端，增加豎桿，以增大小框架兩端的強度。

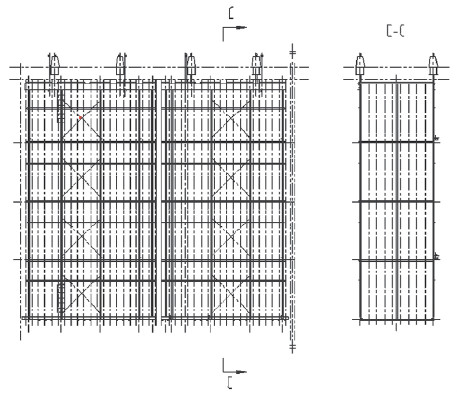

圖3 第一電場陰極系統小分區改造后示意
電除塵器小分區改造，除陰極系統改造外，還有以下幾個方面需配套改造：
(1)陰極振打改造。對原陰極振打軸在相應位置割斷，割除傳動裝置反向的一半振打軸和振打錘，并新增一半的振打軸和振打錘，每個電場獨立新增一套傳動裝置，使每個小分區獨立配一套陰極振打裝置(如圖4) ;
(2)內頂蓋、外頂蓋相應位置開孔，以適應新增的陰極吊掛和陰極振打裝置，并在相應位置焊接型鋼以增加強度;
(3)電源系統、控制系統等配套電氣改造。

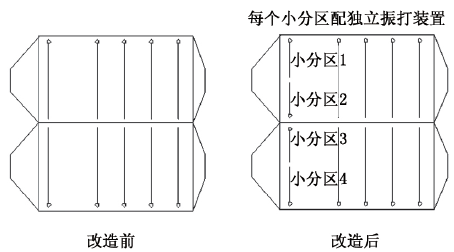

圖4 陰極振打布置示意
3 工程應用案例
3.1 玉環電廠
華能玉環電廠1號2號機組4x1000M機組為“低低溫電除塵+第一、四電場小分區”改造工程，配合相關改造內容包括高頻電源，氣流分布，芒刺線，灰斗不銹鋼內襯，灰斗和絕緣子蒸汽加熱及整機檢修，達到除塵器出口粉塵濃度≤15mg/m3，煙囪出口排放≤5m/m3。相關參數如表1所示。
3.2 左權電廠
華能左權電廠2號2 x 660 M機組為“低低溫除塵+第一電場小分區”改造，配合一、二電場高頻電源，灰斗加熱方式，絕緣子熱風吹掃，氣流分布，達到除塵器出口粉塵濃度≤20mg/m3。

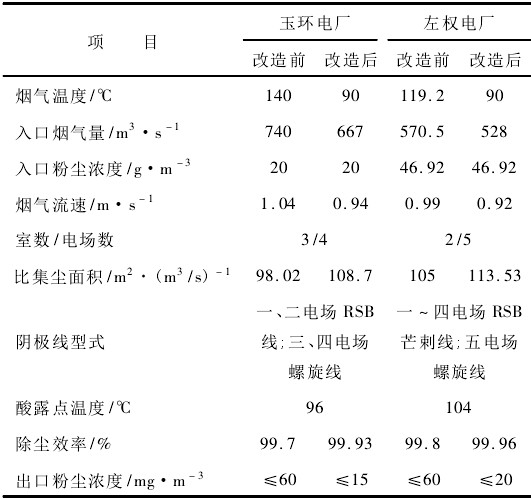

表1 玉環電廠與左權電廠電除塵器改造前后參數
4 結語
(1)“低低溫+小分區”改造可有效提高電除塵效率，達到20mg/m3以下的排放要求。
(2)“低低溫+小分區”改造具有一次投資低，運行費用低，改造工期短，提效幅度大，場地要求低，對燃煤電廠大部分電除塵器改造適用性好等特點，值得國內推廣。
(3)玉環電廠和左權電廠的“低低溫+小分區”改造，可作為“低低溫+小分區”典型工程案例，為國內推廣提供借鑒。
來源:《電力科技與環保》 作者:趙海寶
