摘要：本文介紹了船舶行業VOCs處理現狀,對VOCs末端處理的工藝進行了探討,提出了一些適用于船舶涂裝VOCs的末端處理工藝.

為切實做好VOCs污染防治工作，2014年，上海市環境保護局發布《關于開展揮發性有機物(VOCs)排放重點企業污染治理工作的通知》，對VOCs防治展開全面部署，并從2015年10月1日開始實施船舶企業VOCs排放收費;2015年，上海市環境保護局和上海市質量技術監督局聯合頒布實施《船舶工業大氣污染物排放標準》，2017年1月1日正式實施新的排放限值，新標準較舊標準的排放限值要求已大大提高。因此，船舶企業開展VOCs排放治理工作已經迫在眉睫。

一、船舶行業VOCs處理現狀

船舶涂裝是船舶制造的重要工藝過程，也是VOCs產生的最主要的渠道之一，其主要出現在鋼板/型鋼預處理階段、分段涂裝階段、船塢/船臺涂裝階段和碼頭涂裝階段，成分主要以甲苯、二甲苯為主。其中，鋼板/型鋼預處理階段主要依靠鋼板/型鋼預處理流水線，分段涂裝階段主要在涂裝車間實施，屬于有組織排放區域;船塢/船臺涂裝階段、碼頭涂裝階段大都在開發空間完成，屬于無組織排放區域。

二、VOCs末端處理工藝

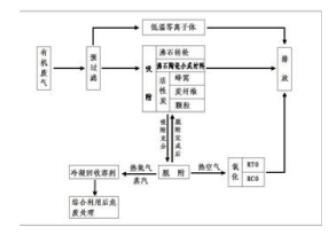

VOCs處理工藝眾多(如圖1)，其理主要有回收、有價值溶劑的回收技術和分解VOCs分子的破壞技術兩大類，實際應用中更多是采用組合式技術。

船舶涂裝VOCs處理存在諸多難點：

1、涂裝車間空間大，即設備需處理的風量大，常規涂裝房需處理的風量為100000m3/h左右;

2、涂裝作業期間VOCs濃度波動大：一般晚上6點~7點開始噴漆，噴涂時間約4小時，固化時間約20小時，噴涂時濃度約1000mg/m3固化時間廢氣濃度逐步遞減，平均濃度為噴漆狀態的三分之一到四分之一;

3、涂裝作業存在間歇性，單個涂裝房可能從一次噴涂工作到下次噴涂工作間隔2~3天。因此，行業內目前尚無成熟先進且較為經濟的末端處理方案可供借鑒。

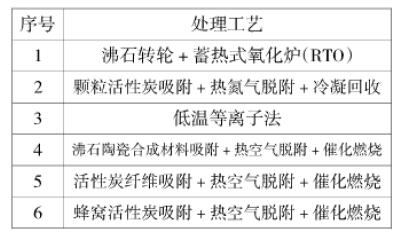

針對船舶涂裝的特點，適用于船舶涂裝VOCs處理工藝主要有六種(如表1)。

(一)沸石轉輪+蓄熱式氧化爐(RTO)

該處理工藝將進入沸石轉輪吸附區的VOCs在常溫下吸附凈化后直接排放至大氣，通過轉輪的轉動，將吸附VOCs后的區域帶入脫附區，沸石轉輪吸附裝置是利用吸附———脫附———濃縮三項連續變溫的吸、脫附程序，使低濃度、大風量的VOCs濃縮為高濃度、小流量的濃縮氣體。通過轉輪的旋轉，可在轉輪上同時完成氣體的脫附和轉輪的再生過程。濃縮后的VOCs進入蓄熱式氧化爐(RTO)進行燃燒，分解為CO2和H2O。

(二)顆粒活性炭吸附+熱氮?dú)饷摳?冷凝回收

該處理工藝是含有VOCs的廢氣經過顆?；钚蕴?jī)艋笾苯优欧胖链髿猓陬w?；钚蕴课降揭欢ǔ潭群?，用熱氮?dú)鈱?duì)顆?；钚蕴窟M(jìn)行脫附，脫附出的VOCs被熱氮?dú)鈳肜淠b置進行冷凝回收，將VOCs以液態的形式儲存下來，然后視其成分回收利用或作為危廢進行處理。

(三)低溫等離子法

低溫等離子體是指采用介質阻擋放電技術所產生低溫等離子體(DielectricBarrierDisge，簡稱DBD)，利用所產生的高能電子、自由基等活性粒子激活、電離、裂解工業廢氣中的各組成分，使之發生分解，氧化等一些列復雜的化學反應，使有毒有害的VOCs氣體達到低毒化、無毒化。

(四)沸石陶瓷合成材料吸附/活性炭纖維吸附/蜂窩活性炭吸附+熱空氣脫附+催化燃燒

這三種處理工藝原理類似：含有VOCs的廢氣經過沸石陶瓷合成材料/活性炭纖維/蜂窩活性炭吸附凈化后直接排放至大氣，在吸附材料吸附到一定程度后，用熱空氣對吸附材料進行脫附，脫附出的VOCs被熱空氣帶入催化燃燒裝置進行反應，VOCs在300℃左右溫度下通過貴金屬(鈀，鉑等)催化劑表面即被催化分解為CO2和H2O。

結合船舶涂裝大風量、中低濃度、濃度波動大的特點，表3中的六種VOCs末端處理工藝是可能適用于船舶涂裝的處理工藝，不過目前還沒有完全成熟可靠的案例支持這些工藝，有待在進一步研究中確定哪一種工藝是最適合船舶涂裝的VOCs末端處理工藝。

來源:《新一代》  作者:楊軍 艾清等
