摘要：以混凝- 氣浮- 過濾- 膜過濾- 消毒工藝處理某汽車淋洗廢水，介紹了其工藝及設備參數，分析了該工藝對COD、NH4+-N 及烷基苯磺酸鈉(LAS)的去除效果。2 個月的工程應用運行的結果表明，出水COD 和NH4+-N、LAS 的質量濃度分別為17.08 mg/L 和1.15、16.42 mg/L，三者的去除率分別為96.90%、93.47%及98.89%，去除效果良好;總運行費用0.196 1 元/m3。經處理廢水水質滿足GB/T 18920-2002 的回用標準，減少了污水排放也降低了新鮮水的用量，達到了預期目的。
汽車工業作為我國發展國民經濟的支柱產業，在近20 年內得到了突飛猛進的發展。汽車作為一種方便的交通工具已廣泛地進入人們的日常生活中，隨著人們對汽車的外觀質量、服役壽命、售后服務等要求的提高，汽車制造行業的競爭日益增加，但隨之引起的資源浪費和環境污染問題也與日俱增。汽車在整車組裝之后，出廠之前需要經過淋洗這一項工序。
淋洗過程中會將石蠟、非離子表面活性劑和有毒物質等污染物沖洗掉，因此淋洗廢水存在有機物含量高、毒性大、可生化性差及處理難度高的特點[1-4]。
遼寧省某汽車制造廠原有處理淋洗廢水的工藝為原水- 粗纖維過濾- 砂濾工藝，處理的水達不到回用要求。根據該汽車制造廠淋洗廢水的水質水量波動情況，為達到可回用出水水質，現采用混凝- 氣浮- 過濾- 膜過濾- 消毒工藝對淋洗廢水進行處理，以期為同類企業處理該類廢水提供有效的參考價值。
1 廢水處理工藝
淋洗廢水主要特點有機物含量高、毒性大和可生化性差，COD 為550～600 mg/L，烷基苯磺酸鈉(LAS)、NH4+-N 的質量濃度分別為15～18、15～20mg/L，濁度130～160 NTU。

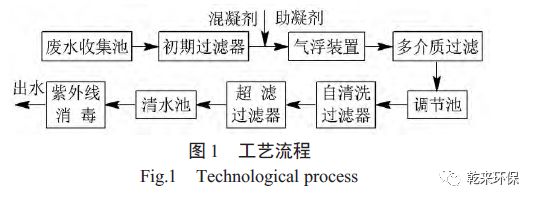

根據水質要達到回用標準的要求，根據原有的處理工藝進行改造，采用混凝- 氣浮- 過濾- 膜過濾- 消毒工藝處理淋洗廢水，設計水量30 m3/h，24 h運行。工藝流程見圖1。
經過初步過濾的淋洗廢水先經過混凝氣浮作用，使淋洗廢水中污染物的含量大幅度降低，COD、LAS、NH4+-N、濁度的去除率均可達到90%以上。再經過過濾、消毒處理，保證水質達到回用標準。
2 主要構建物及設備
1)收集池。收集池由鋼筋混凝土筑成，其有效容積為1 000 m3。收集池只收集存儲淋洗廢水，設計水力停留時間為12 h。該收集池配有2 臺提升泵(1備1 用)，規格為體積流量qV=300 m3/h，揚程H=6 m，功率P=25 kW。
2)初期過濾器。淋洗廢水經提升泵送到過濾器內進行初步過濾，去除廢水中大顆粒污染物，規格為體積流量24～30 m3/h，過濾精度為2 mm，設計壓力為0.6 MPa。
3)絮凝槽。經過初步過濾的廢水進入絮凝槽內，投加混凝劑聚合氯化鋁(PAC)、助凝劑聚丙烯酰胺(PAM)，進行絮凝反應。設置絮凝反應槽2 臺，其規格為1.5 m×1.5 m×2.0 m，有效容積為2.5 m3;并設有2 臺攪拌裝置，設計轉速分別為100 r/min、50r/min，其功率分別為0.75、0.5 kW。
4)氣浮裝置。絮凝槽的出水由管道輸送到氣浮裝置內，進入氣浮裝置后，溶氣系統產生大量微氣泡，使其與絮體粘附產生浮渣，通過刮渣系統實現固液分離[5]。包括1 臺溶氣罐、1 套刮渣系統及1 臺集泥池。其中溶氣罐尺寸為準500 mm×1 512 mm，刮渣機功率為0.37 kW，設計集泥池容積為2 m3。
5)高效過濾反應裝置。氣浮處理后的廢水經增壓泵泵入多介質高效過濾反應裝置;該過濾反應裝置內裝活性炭及沸石填料，通過濾料的攔截及吸附作用去除廢水中的污染物。高效過濾反應裝置尺寸為準2.0 m×3.68 m，填充7.4 t 的活性炭和沸石填料，設計壓力為0.6 MPa。
6)調節池?？紤]到過濾后的廢水具有水質和水量變化波動大、過程參數比較難控制的特點，在該處理系統中間設計1 座水質調節池，調節過濾后廢水的流量。調節池為半地下式鋼砼結構其規格為3.0 m×1.0 m×2.5 m，有效容積為6 m3，水力停留時間為2 h。
7)自清洗過濾器。中間調節池內的廢水進入超濾過濾裝置前，須通過超濾給水泵將調節池內廢水送入自清洗過濾器內，進行膜過濾的預處理，進一步減小廢水中污染物含量及粒徑，防止堵塞濾膜。自清洗過濾器體積流量27 m3/h，承壓為1.0 MPa。
8)超濾裝置。超濾裝置，該裝置共設4 組膜，單支膜通量為3.375 mL/(m2˙s)，設計溫度25 ℃，運行壓力在0.1～0.4 MPa。經超濾處理，廢水可達到回用要求，COD 在15 mg/L 左右，而NH4+-N、LAS 的質量濃度可分別降至1.5、0.15 mg/L，濁度在0.5 NTU以下。
9)清水池。清水池1 座，其規格為3.5 m×4.0m×5.5 m，并配備1 套液位計。
10)紫外殺菌器。紫外殺菌器，體積流量為24m3/h，紫外線波長為254 nm。紫外消毒具有操作簡單方便、消毒效果好、環境友好、設備簡單等優點。
3 運行效果

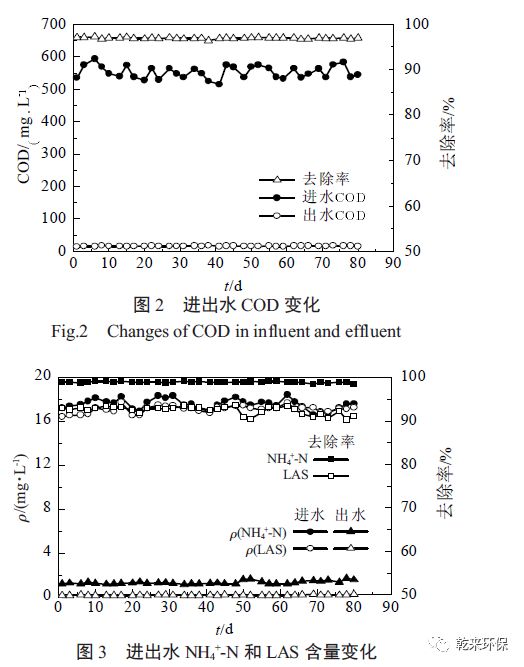

改造后的處理系統經調試后，已在該汽車制造廠通過2 個月的工程應用運行，其運行效果如圖2和圖3 所示。
由圖2 可知，進水COD 在514.5～593.3 mg/L，變化浮動較大，但出水COD 較平穩，在17.08 mg/L左右，平均COD 去除率為96.90%。
由圖3 可知，進、出水NH4+-N 的質量濃度分別在16.57～ 18.43、1.15～1.71 mg/L，最高、最低NH4+-N去除率分別為93.47%、90.27%;進水LAS 的質量濃度在16.42～17.72 mg/L，變化不大，出水LAS 含量幾乎一致，質量濃度平均在0.19 mg/L 左右，LAS 平均去除率達到了98.89%。
另，該運行期間出水濁度平均為0.9 NTU。
運行穩定后，將出水與GB/T 18920-2002 進行比對可知，出水已達到回用標準[6]。
4 運行費用及效益分析
電費：該工程總裝機容量為51.62 kW，常用負荷26.62 kW，按當?shù)仉妰r(jià)0.487 元/kWh 計，則電費為311.13 元/d，動力費為0.07 元/m3。
藥劑費：PAC 價格為1 200 元/t，每日消耗量0.15kg，則藥劑費約為0.004 8 元/m3，PAM 價格為1 000元/t，每日消耗量為0.05 kg，則藥劑費約為0.001 3元/m3，總藥劑費為0.006 1 元/m3。
人工費：管理人員6 人，每人工資為2 000 元/月，人工費為0.12 元/m3。
合計總運行費用為0.196 1 元/m3。
該工程穩定運行后，淋洗廢水經處理后可達到GB/T 18920-2002 回用標準，這樣不僅減少了污水的排放同時也降低了新鮮水的用量，在水資源保護及節約用水方面取得了良好的經濟效益。
5 結論
采用混凝- 氣浮- 過濾- 膜過濾- 消毒工藝處理淋洗廢水，出水水質達到GB/T 18920-2002 回用標準。淋洗廢水的再生利用，減少了水資源的浪費，并且給該汽車制造廠帶來的一定的經濟效益。同時該工藝可為處理該類廢水提供有效的參考價值。
來源:《水處理技術》 作者:劉軍等
