摘要：結合某三嗪類除草劑生產企業廢氣污染整改經驗,總結了其廢氣污染特點,通過淘汰敞口結晶槽,改用密閉的多功能刮料器作為結晶設備,有效控制了結晶過程異丙醇、甲硫醇等有機廢氣無組織排放,高濃度工藝廢氣經水吸收、除塵預處理后經“水吸收＋蓄熱式焚燒爐＋堿吸收”處理后達標排放,低濃度無組織廢氣經水吸收預處理后作為助燃?xì)饨尤肴济哄仩t進行處理。工程實際運行效果良好,改造后企業廢氣擾民投訴明顯降低。
化工行業是江蘇的支柱性行業，2015年江蘇化學工業主營業務收入占全國產業總量15.37%，居全國各省市第二位。根據《十三五規劃全國分行業VOC排放基數-江蘇》，江蘇省工業源VOCs排放量為108.07萬噸，占總排放量的46.81%，其中化學工業(除石化外)VOCs排放量23.20萬噸，占工業源排放量的21.47%，成為我省目前VOCs的重要源頭之一?；どa(chǎn)中排放的氣體污染物主要來源于化學反應時加入的過量氣體原料及副反應產生的廢氣、由于生產工藝技術及設備因跑、冒等產生的廢氣、在過濾、蒸餾等單元操作中低沸點、易揮發溶劑蒸汽尾氣以及處理廢水、廢渣時產生的氣體污染物等。這些物質很容易在大氣中擴散，對動植物和人體有極大的危害性。隨著化工行業的不斷發展，各地因化工企業在生產中排放廢氣而引起的環境污染問題和擾民現象日益突出，對區域環境空氣質量以及社會和諧產生了一定的影響。因此，化工生產企業如何有效控制廢氣污染是亟待解決的問題。
某化工企業主要生產三嗪類除草劑，廢氣污染因子主要有異丙醇、甲硫醇等有機物或惡臭污染物。整改前企業對車間內反應釜、冷凝器、真空泵等設施設置了廢氣收集管線和多套廢氣處理裝置，主要治理手段有冷凝、水吸收、堿液吸收、次氯酸鈉吸收等，但廢氣收集系統設計存在缺陷，現有凈化工藝對VOCs凈化效果較差。此外，配料間、結晶房、破碎間等區域廢氣無組織排放嚴重，對周邊大氣環境質量易產生明顯不良影響。
筆者受業主委托對其廢氣收集處理系統進行改造，經過一年多的運行實踐，該企業的異味擾民現象得到了有效控制。
1廢氣產污環節分析
該企業采用甲硫醇鈉法生產莠滅凈、撲草凈和特丁凈，生產過程使用異丙醇做溶劑，主要生產工序包括合成、分水、蒸餾脫溶、降溫結晶、粉碎和成品包裝，主要廢氣產污環節和排放特點如表1所示。結晶工序采用敞口結晶槽通過強制風冷降溫冷卻，結晶槽進料、風冷降溫以及破碎挖料過程粉塵、異丙醇無組織排放嚴重。
2廢氣治理現狀及存在問題
企業現有2個生產車間，1#車間生產撲草凈、特丁凈，2#車間生產莠滅凈。三種產品為同一個工藝，相同的生產設備，僅是個別原料種類、投料比改變。三條生產線的廢氣收集處理現狀基本一致，如表2所示(以2#車間為例)。
1#、2#車間廢氣收集處理存在的問題如下：1)廂式水沖泵易老化、變形，導致廢水、廢氣易出現跑冒滴漏。2)車間污水池由于每星期需挖料一到兩次，現場密閉效果較差，分層廢水排放時異味明顯，無組織排放嚴重。3)對結晶放料槽，企業采用房間密閉+四周環形引風，車間換風量大且現有PP風機風壓較小，難以形成足夠的負壓，影響了收集效率?，F(xiàn)場調查發現放料時廢氣污染嚴重，VOCs濃度超過5000ppm。4)結晶物料需粉碎裝袋，企業采用“布袋+水膜除塵”工藝凈化處理，現場調查發現企業除塵器中布袋破損，導致有物料進入后級水洗塔中，加大了物料損耗。5)車間廢氣收集處理系統經過多次改造，雖然設置了多套水吸收[4]、次鈉吸收裝置，但是缺少系統規劃，廢氣捕集效率較差，且現有凈化工藝無法有效控制甲硫醇等惡臭污染物對周邊區域大氣環境質量的不良影響。
3廢氣改造措施
3.1生產設備改造
3.1.1結晶槽改造
結晶房進料、冷卻、結晶、挖料過程產生大量含異丙醇、甲硫醇的無組織廢氣?，F(xiàn)有生產工藝較為落后，敞開式結晶槽廢氣難以有效收集。為從源頭控制結晶房廢氣無組織排放，必須采用連續化、自動化、密閉化生產工藝替代間歇式、敞開式生產工藝，減少物料與外界接觸頻率。經過多次試驗，企業最終淘汰了沿用已久的敞開式結晶槽，改用密閉的多功能刮料器作為結晶設備，提升了生產自動化水平，同時極大改善了車間環境?，F(xiàn)場檢測表明，改造后結晶房TVOC濃度小于20ppm。
多功能刮料器(如圖1所示)由一個圓形筒體在頂部焊接封頭和一個平坦底座構成，刮料器在封頭上安裝上填料密封和帶有刮鏟的攪拌器。其主要工藝流程如下：1)進料、結晶;2)風機啟動，使冷空氣進入筒體內，冷卻物料;3)啟動減速機，攪拌器轉動，粉碎物料;4)出料過程，在出料前，打開排氣閥卸除機內壓力，然后旋出出料閥的頂杠，打開出料閥口，改變旋轉方向?yàn)槟鏁r針方向旋轉，逐漸降低攪拌軸，物料將被緩慢刮下并且自動出料。
3.1.2廂式水沖泵改造
現場廂式水沖泵結構形式落后，易產生廢水廢氣無組織排放。對此企業優先采用屏蔽泵、隔膜泵、磁力泵等物料泵替換現有水沖泵輸送有機物料。如因工藝需要采用水噴射真空泵，則改用塔式水真空泵，循環液配備冷卻系統，真空尾氣先接入兩級水吸收預處理，再接入廢氣總管，最終經焚燒處置后排放。
3.2廢氣收集處理系統改造
在配料釜排氣口增加脈沖布袋除塵器收集投料粉塵，反吹的粉塵直接回用至配料釜，除塵器出口廢氣中含有大量異丙醇，先接入兩級水吸收進行預處理，再接入高濃度廢氣焚燒系統，經“一級水吸收+蓄熱式焚燒爐(RTO)+一級堿吸收”處理后排放。
將合成釜、蒸水釜、脫溶釜廢氣收集后先接入兩級水吸收，再接入高濃度廢氣焚燒系統。

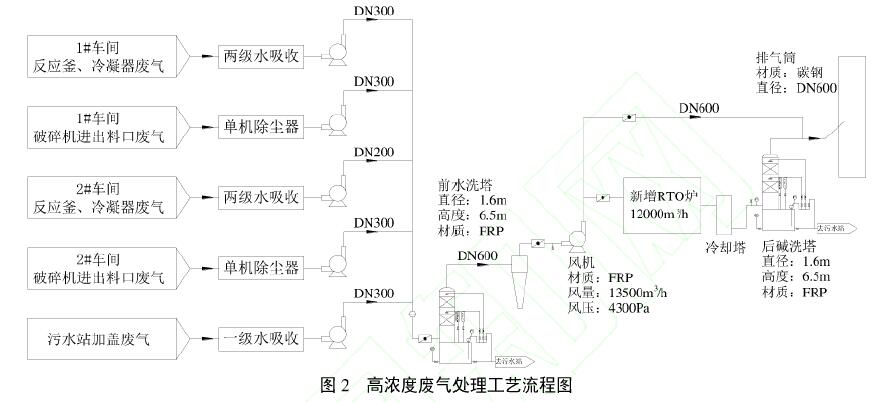

破碎機進、出料過程粉塵無組織排放嚴重，現場風機安裝位置不當，且采用水吸收凈化工藝不利于回收物料，同時產生大量廢水二次污染。對此改造方案將進、出料廢氣收集后先接入單機除塵器，再接入高濃度廢氣焚燒系統。工藝流程如圖2所示。
拆除多余的填料塔和風機，更換老舊風機，優先選用玻璃鋼防腐風機，同時對風機增加變頻控制系統，進一步提高廢氣收集效果。

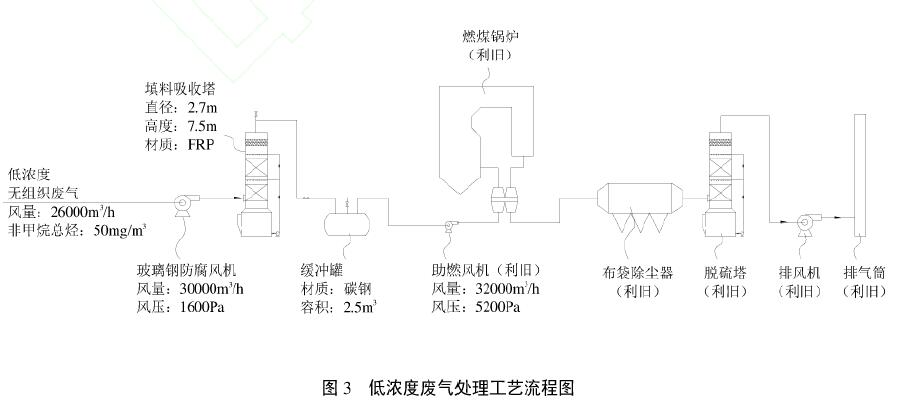

配料間、破碎間廢氣流量大，污染物濃度低，直接采用RTO爐高溫焚燒處理運行成本較高。為此，造方案將上述無組織廢氣先接入水吸收預處理，再作為助燃?xì)饨尤肴济哄仩t經高溫焚燒處理后排放。工藝流程如圖3所示。
車間污水池挖料過程易產生甲硫醇等惡臭污染物無組織排放，改造方案對挖料區域進行局部封閉，將挖料尾氣收集后與破碎間、配料間的無組織廢氣合并接入燃煤鍋爐。
4運行效果分析

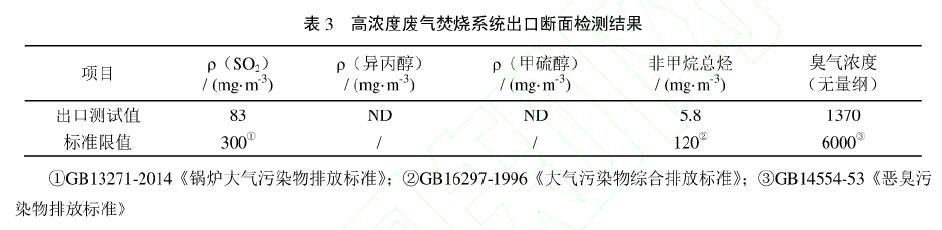

對于反應釜、冷凝器出口的高濃度有機廢氣，改造方案先進行水吸收或除塵預處理，再接入RTO爐，把異丙醇、甲硫醇等有機廢氣加熱到750～850℃，使廢氣中的有機物在氧化室氧化分解成CO2、SO2和H2O，最后經一級堿吸收脫硫后排放。該工藝對異丙醇、甲硫醇等VOCs的凈化效率持久穩定。焚燒系統出口(排氣筒高度25m)的檢測結果如表3所示，結果表明經焚燒處理后，各類廢氣排放濃度、排放速率均達標排放。系統設計風量12000m3/h，總投資約182萬元，投運后運行費用合計為5182元/天，其中天然氣費1200元/天，電費1152元/天，藥品費2830元/天。

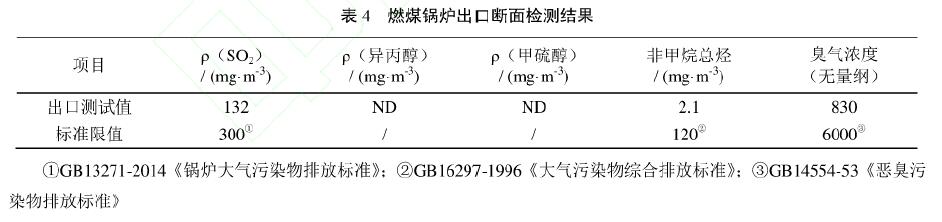

配料間、破碎間等的空間換風有一定異味，換風廢氣流量大，其中異丙醇等有機物濃度遠低于爆炸極限的下限，改造方案采用水吸收進行預處理，再作為補風接入現有燃煤鍋爐經1000℃左右高溫焚燒后排放。鍋爐排氣筒(高度25m)檢測結果如表4所示，結果表明利用燃煤鍋爐處理低濃度有機廢氣可有效控制異味污染。系統設計風量26000m3/h，總投資約35萬元，運行費為768元/天，主要為電費。
5結論
1)對于撲草凈、特丁凈、莠滅凈等三嗪類除草劑生產過程中產生的高濃度工藝廢氣，經水吸收或除塵預處理后，采用“水吸收+RTO爐+堿吸收”凈化工藝是技術可行、經濟合理的選擇?，F(xiàn)場運行數據表明：凈化裝置出口臭氣濃度、非甲烷總烴均達標排放，對類似產品廢氣治理具有參考價值。
2)配料間、破碎間等局部區域換風廢氣有具有風量大、濃度低的特點，經水吸收預處理后可作為助燃?xì)饨尤肴济哄仩t進行焚燒處理，燃煤鍋爐無需改造，助燃風機和排風機也能滿足要求，幾乎不影響燃煤鍋爐的運行。
3)對于敞口結晶過程產生的VOCs，通過改用密閉的多功能刮料器可從源頭有效控制異丙醇等無組織排放。
來源:《廣州化學》 作者:王竹槽 胡志軍等
