我們從公眾號前面的三篇內容里面,對污水廠的污泥的產生,形成,脫水的必要性以及藥劑作用等進行了介紹,通過這些介紹,可以簡單的了解污水廠脫泥的一些內容,但是如何利用機械設備對污水廠的污泥進行最后的一項工作—脫水呢?這周的公眾號就從脫水的機械設備來聊聊污水廠的污泥脫水工作。

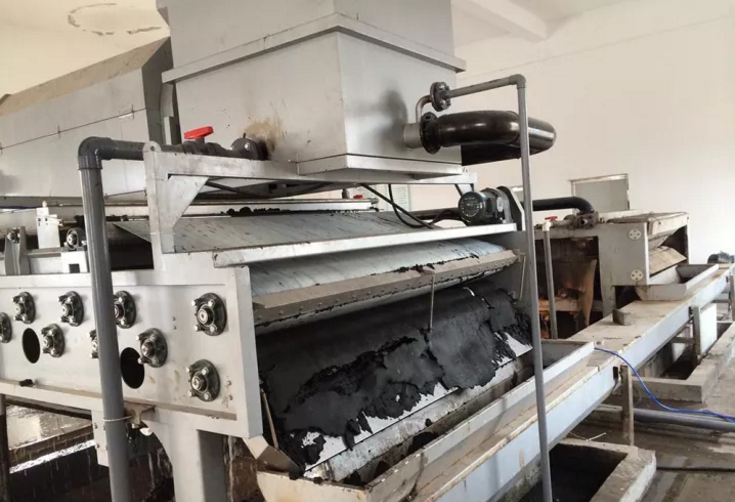

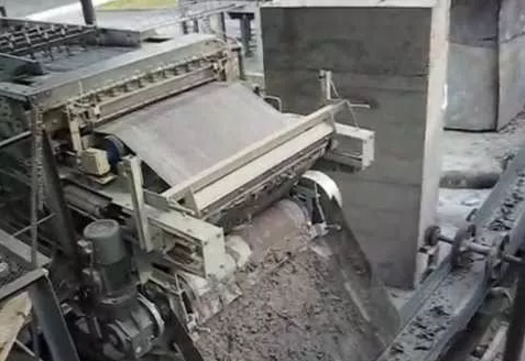

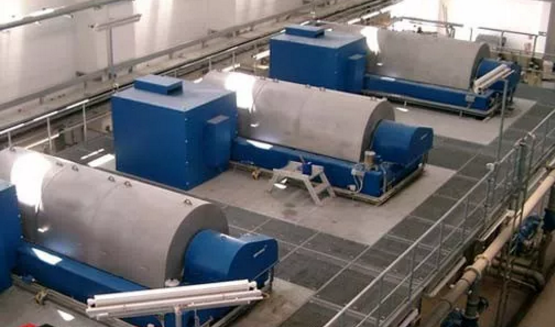

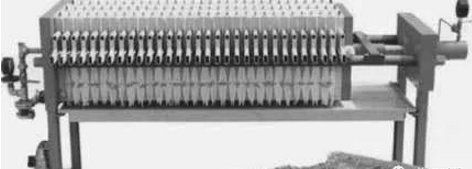

上面的這四個機械的圖,分別是帶式壓濾機,板框式壓濾機,臥螺式離心機,疊螺式壓濾機。這四種脫水機械在現階段的污水廠中得到大量的應用,是現階段的污水廠污泥脫水的主流產品,這四種機械各有各自不同的優勢和劣勢,在每個污水廠的使用過程中,都不同程度存在著不同的問題,為了更好的了解污水廠的脫水機械,今天我們就以這四種主流的脫水機械來聊聊各自的原理和特點。
先來看比較常用的帶式壓濾機,帶式壓濾機的發展也是經過單純的壓濾機,然后把化學濃縮作用也整合到了壓濾機中,現在的帶式壓濾機,大部分已經以濃縮壓濾一體機的形式出現了,今天我們就以濃縮壓濾一體機來說明。
這是一個典型的濃縮壓濾一體機的構造圖,從污泥濃縮壓濾一體機的結構上來看,壓濾機分為三個部分,一部分是重力區,在這個區間,主要是加了絮凝劑的污泥在污泥平攤輥的作用下,平攤到壓濾機上部平整的濾帶上,這部分濾帶沒有擠壓作用,僅僅是依靠加藥后的污泥和水分離開,水依靠重力作用通過濾帶流走的;第二部分進入漸變區,這個區域,開始有了第二條濾帶參與進來,污泥開始進入到一個上下兩條帶之間的位置,并逐漸受到上下兩條濾帶的包圍,并由寬變窄,形成一個漸變的區域,在這部分區域的污泥之間的水分在漸變的過程中得到一定的去除;第三部分進入壓力區,這部分濾帶上下開始強力擠壓,污泥中被絮凝藥劑剝離的顆粒之間的水分在壓力作用下從污泥中擠壓出去,通過濾帶流走。

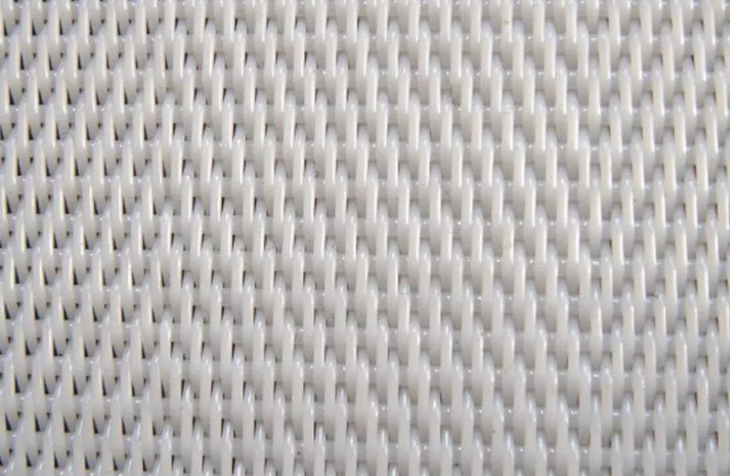

濃縮壓濾一體機主要利用了濾帶能把水分過濾掉,而把污泥截留到濾帶上的原理進行的。濾帶是用高強度的聚酯和尼龍材料的絲線編制而成,這些材料的絲線通過特殊的編織方法做成濾帶后,在高壓拉拽的作用下能保持不變形,下面是一個濾帶的截圖,水分正是通過濾帶編織的絲線之間的縫隙流走的。
一般情況下,污泥濃縮壓濾一體機的濾帶會分為三部分,一部分是壓縮部分的濾帶,這部分濾帶主要在重力段,污泥不受到擠壓,運行比較平穩,濾帶的使用壽命相對較長,一部分為壓濾部分的上帶,主要的作用是擠壓壓力區的污泥;最后一部分是壓濾區的下帶,主要承載污泥,接受上帶的擠壓,并過濾掉擠壓出來的水分。這三部分濾帶構成了壓濾機的濃縮壓濾系統,在運行過程中,濾帶在不斷回環轉動,把污泥中的水分?jǐn)D壓出去,但是濾帶是怎么樣實現擠壓的呢?僅僅依靠重力作用肯定是不行的,需要一套擠壓的壓力系統,才能使污泥受到壓力,這套系統就是壓縮空氣壓力系統。

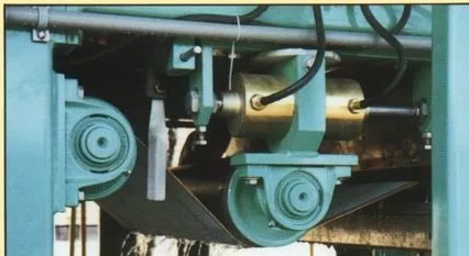

這就要說到污泥帶式壓濾機的良好運行的一個重要的組成部分,那就是空氣壓力漲帶系統和濾帶糾偏系統。空氣漲帶系統是通過空壓機輸出高壓氣體,充入壓濾機上的氣缸,通過氣缸上的推桿推動擠壓輥的位置,來實現漲帶和加壓的作用的。脫水機在整機啟動前,要先啟動空壓機,把氣缸內的壓力調到脫水機的工作壓力,打開充氣閥門,漲緊濾帶的氣缸開始動作,濃縮濾帶,上下濾帶開始漲緊,脫水機進入工作狀態。有時因?yàn)榭諝鈮毫]有漲緊濾帶,濾帶在運行過程中會出現疊帶現象,導致濾帶壽命大大縮短??諌簷C(jī)在脫水機整機運行中,還有一個非常重要的作用就是通過糾偏氣缸,把濾帶糾回正常位置。在運行中,由于濾帶需要通過多個輥?zhàn)拥膫鲃?dòng)和擠壓,濾帶較長,污泥進入帶機上時,經常不會很均勻的平鋪在帶機上,這樣在濾帶擠壓過程中,就會出現濾帶跑偏的情況。

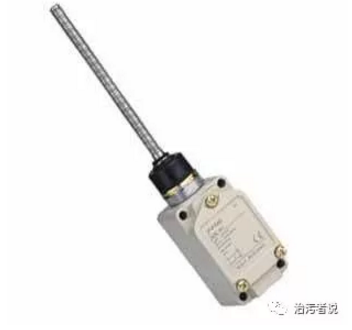

在脫水機的濾帶兩側,各裝有一個限位開關,和濾帶保持一定的距離,在濾帶碰觸到限位開關以后,限位開關給糾偏氣缸的空氣電動閥一個開啟信號,糾偏氣缸開始動作,推動糾偏輥?zhàn)樱瑸V帶在糾偏輥?zhàn)拥膸?dòng)下,回歸到正常的位置,完成一次完整的糾偏。帶式壓濾脫水機在運行中,不斷的進行糾偏動作,對跑偏的濾帶進行糾偏,從而保證了帶式壓濾機的正常穩定的運行。
在帶式壓濾機中,還有一個重要的系統就是,反沖洗系統。由于污水廠的污泥以大量的有機物為主,有機物在擠壓過程中很容易粘結在濾帶表面,有時由于絮凝劑的加藥量過大,也容易在濾帶表層形成粘度很大的藥液膜,這些粘接污泥和藥液膜會阻礙擠壓水通過濾帶流走,這樣就導致濾帶上的污泥被阻流水沖出擠壓的上下濾帶兩側,導致帶式壓濾機的跑泥現象。因此反沖洗水系統的正常運行也是帶式壓濾機運行的良好保證。特別是反沖洗水的壓力要滿足帶式壓濾機銘牌參數上的壓力值,一般在0.6MPa,就是6公斤的水壓。因此在采用帶式壓濾脫水機的污水廠,需要建設完整的壓濾機配水系統,還要在脫水機房內設置反沖洗水的加壓泵,以滿足帶式壓濾機的反沖洗水的壓力保證。
帶式壓濾機由于自身的設計的特點,在實際運行中,運行環境較差,故障率,跑泥率較高,容易出現較多的問題,運行操作人員需要時刻進行監控,運行管理的勞動量較大,還有就是污泥脫水過程中,污泥全程都暴露在空氣中,大量污泥臭氣釋放到車間內,對車間的空氣環境造成嚴重的污染。但是由于帶式壓濾機的運行管理難度不大,沒有過多的精細的設備,維護檢修容易,用戶容易上手操作。所以在污水廠的實際中,采用的較多,但是隨著國家對污泥脫水的進一步的深化要求,帶式壓濾脫水機也開始被其它形式的脫水機逐步替代。
來源:治污者說 作者:魚
