NO.1 項目概況 廣州某污水處理廠，處理規模超過20萬噸/天，采用改良A/A/O主體工藝，出水指標執行《城鎮污水處理廠污染物排放標準》(GB 18918-2002)一級A標準及《地表水環境質量標準》(GB3838-2002)地表V類水標準的較嚴值。污水廠擔負截流處理城市污水、改善區域水環境質量的重要作用，具有顯著的經濟效益、社會效益和環境效益。
√ NO.2 AVS精確曝氣系統概況
AVS精確曝氣流量控制系統是一個集成的控制系統，旨在為生物處理過程提供精確曝氣。AVS以氣體流量作為控制信號，溶解氧信號作為輔助控制信號，基于“前饋+模型+反饋”的多參數控制模式，能夠?qū)崟r(shí)精確計算所需曝氣量，實現溶解氧的精確控制，并通過控制鼓風機的出口風量降低曝氣能耗。
項目共設兩座生化池，成鏡像布置，配備6臺單級離心鼓風機。根據該廠的處理規模、工藝類型和生化池空氣管線布置等信息將兩座生化池各分6個溶解氧控制區，全廠共12個溶解氧控制區。
√ NO.3 AVS精確曝氣系統應用情況
3.1 進出水情況
3.1.1 進水水量

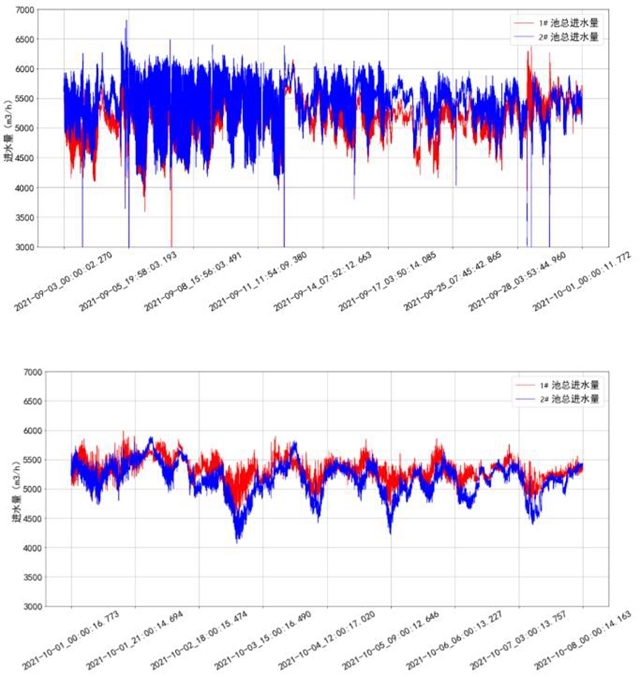

進水流量曲線如下，AVS精確曝氣系統運行期間兩座生化池進水流量在4500 m3/h至6000 m3/h范圍內波動，對系統的穩定運行帶來了一定的挑戰。
3.1.2 進出水水質

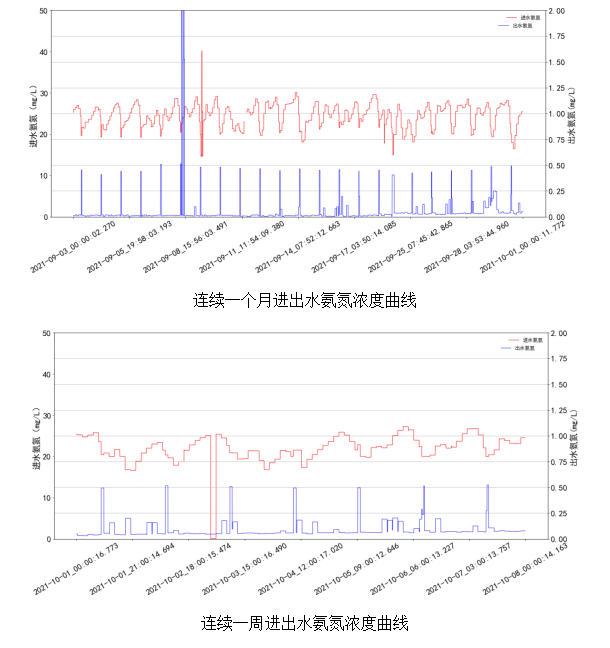

使用精確曝氣系統后，COD、氨氮、總氮等主要出水水質指標控制達標，進出水COD、氨氮濃度曲線如下。由圖中數據可看出，AVS精確曝氣系統的運行，對于維持出水水質的穩定有很大的幫助。
3.2 溶解氧穩定控制
3.2.1 使用精確曝氣系統前后溶解氧控制效果對比

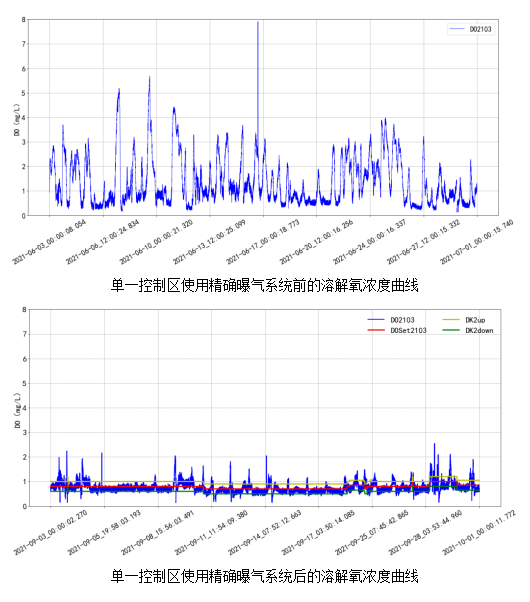

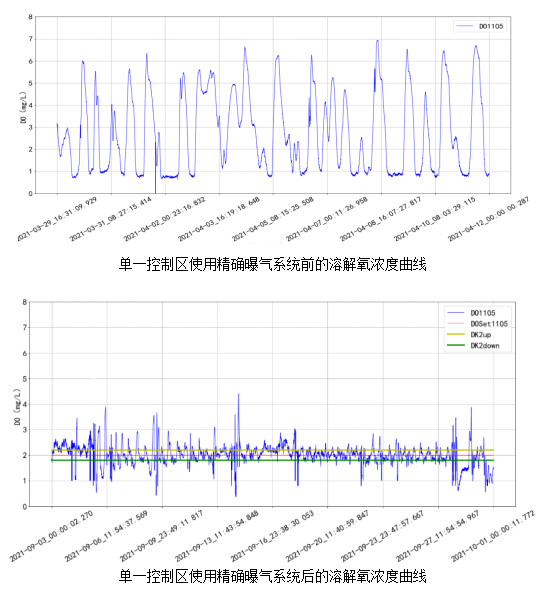

對同一溶解氧控制區使用精確曝氣系統前后的溶解氧控制效果進行對比，溶解氧濃度曲線如下：
從圖中可看到，使用精確曝氣系統前的生化池溶解氧濃度波動較大，在使用精確曝氣系統后，溶解氧濃度控制平穩。
3.2.2 使用精確曝氣系統后的溶解氧控制效果
分別對比使用精確曝氣系統后一個月內和一周內的溶解氧控制效果，能確保溶解氧穩定度指標滿足下表標準要求：
穩定度指標判斷標準
| 指標 | DK2 | DK5 | DK10 |
| 標準 | >=0.30 | >=0.60 | >=0.90 |
下圖為使用精確曝氣系統后連續一個月和連續一周的各溶解氧控制區溶解氧濃度與氣體流量控制曲線，通過溶解氧控制效果圖可看出，受控溶解氧能夠在設定目標值一定范圍內波動，且設定值與實際值吻合度較好，反映不同溶解氧控制區的溶解氧濃度滿足控制要求。

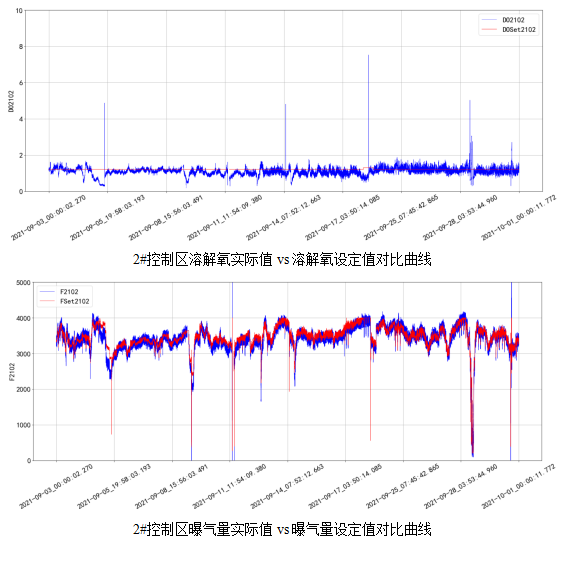

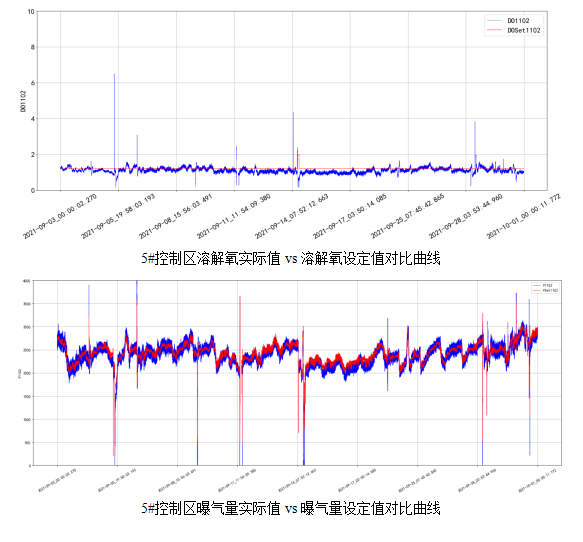

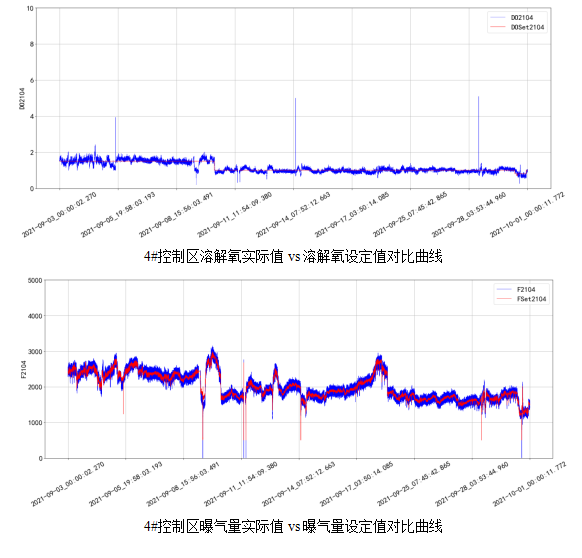

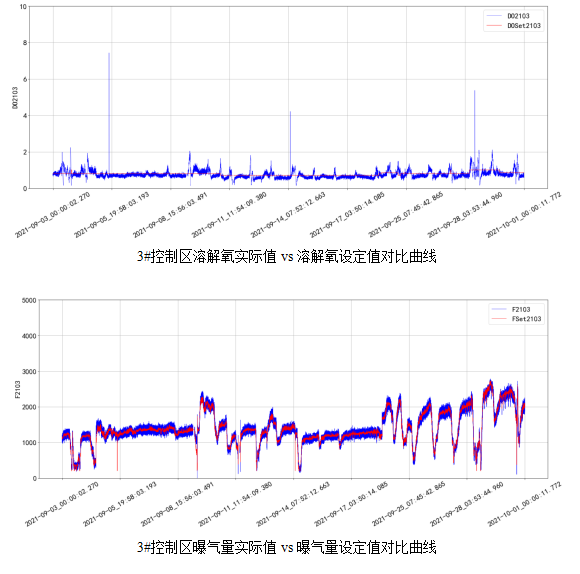

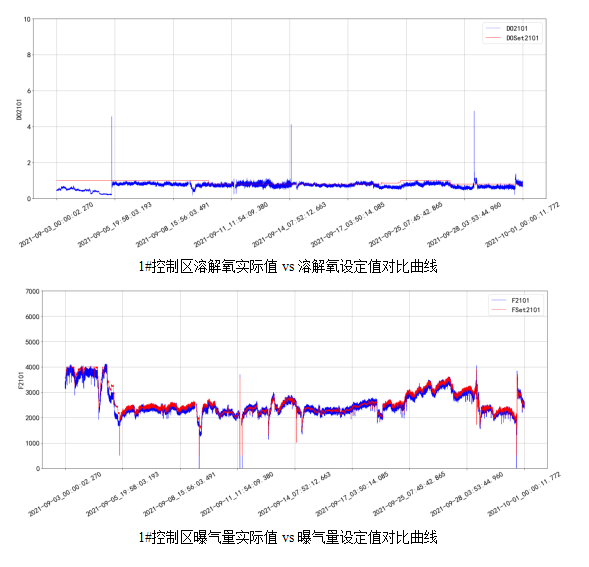

3.2.2.1 連續一個月的控制效果曲線：

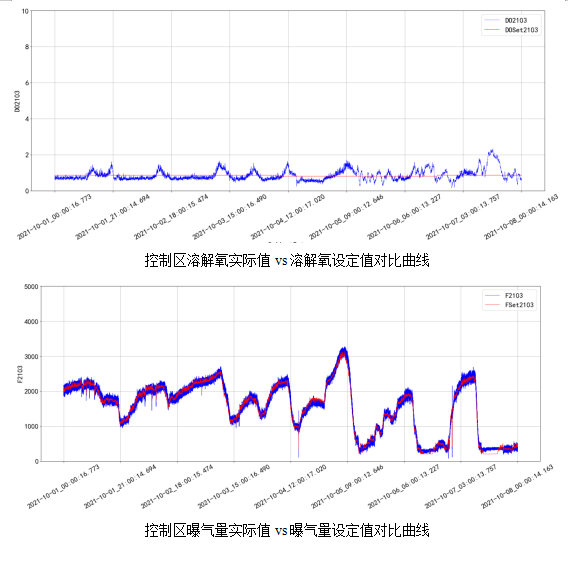

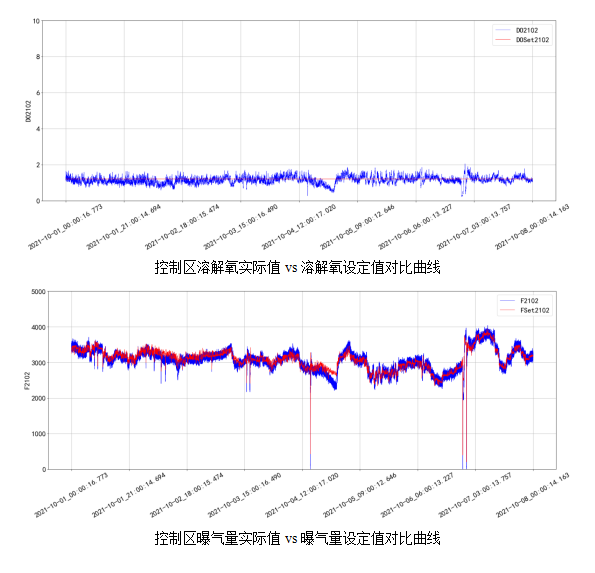

3.2.2.2 連續一周的控制效果曲線：
3.3 鼓風機控制效果

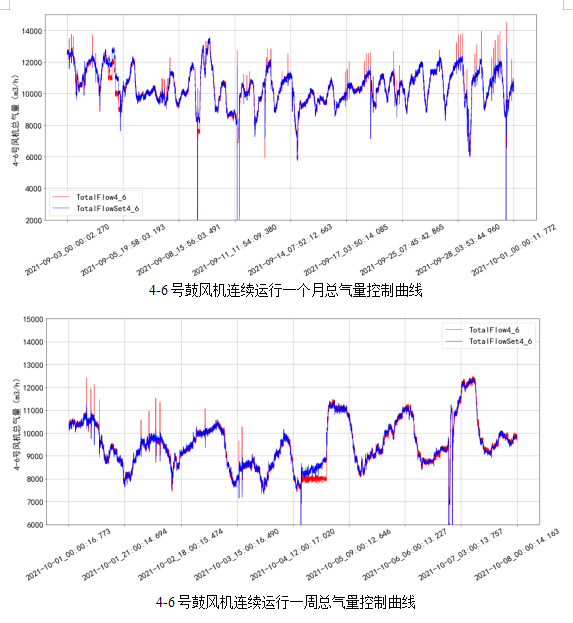

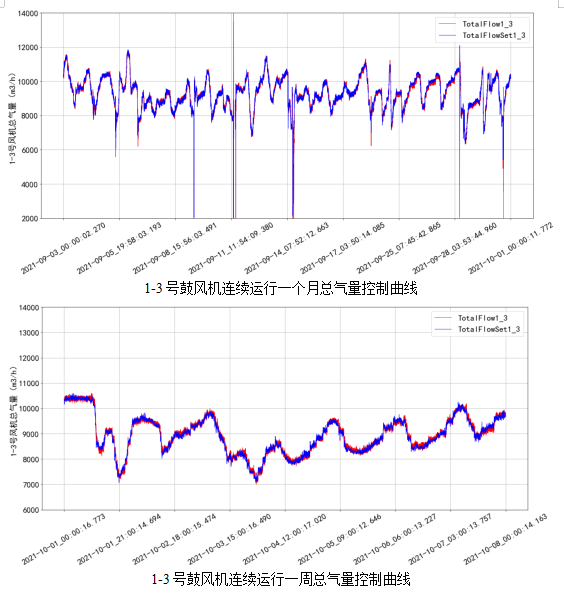

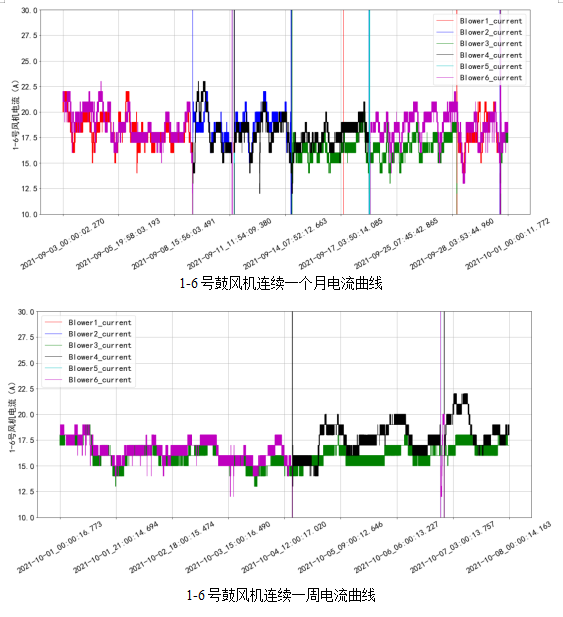

使用精確曝氣系統后連續一個月和連續一周的鼓風機控制曲線如下，由圖中曲線可看出，AVS精確曝氣系統能夠根據進水水量和水質的變化，自動、實時的計算出生化系統所需曝氣量，并根據AVS系統計算得出的理論需氣量對鼓風機進行實時控制，實現了控制鼓風機啟停、運行負荷的變化，做到了生化系統的“按需供氣”。
3.4 能耗節省效果

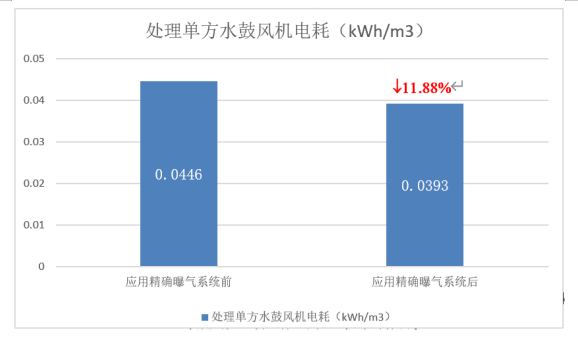

對全廠生化池使用精確曝氣系統前后的處理單方水鼓風機電耗數據進行分析，結果如下：
使用AVS精確曝氣系統前后處理單方水鼓風機電耗對比
| | 處理總水量（m³） | 鼓風機總電量（kWh） | 處理單方水電耗（kWh/m³） |
| 使用前 | 14613886 | 651852 | 0.0446 |
| 使用后 | 20699078 | 813122 | 0.0393 |
| | | 能耗節省率 | 11.88% |
從上表可看出，使用精確曝氣系統前處理單方水鼓風機電耗為0.0446 kWh/m³，使用精確曝氣系統后處理單方水鼓風機電耗為0.0393 kWh/m³，實現了11.88%的鼓風機能耗節省。
