在海綿城市設計中,對城市宜居性的提升應與對氣候的適應并重。作為此方面的典范,丹麥?zhǔn)锥几绫竟械谋┯攴揽卦敿?xì)規劃提出了一套雄心勃勃的計劃,旨在幫助城市免受未來的暴雨之害??傮w規劃確立后,哥本哈根市政府開始著手為城市的各個分區制定具體的海綿城市景觀設計方案。此次景觀設計將不僅能夠應對日益頻繁的極端暴雨天氣,還可以大幅度提升城市的宜居性,造福今時與后世的居民。此外,整套規劃的總體耗資也低于傳統工程方案。
丹麥哥本哈根暴雨防控詳細規劃
Copenhagen Cloudburst Concretization Plan, Danmark
索爾·維爾斯赫伊
S?ren HVILSH?J
安博水務全球總監
安娜·亞絲拉琪·隆德
Anna Aslaug LUND
哥本哈根大學景觀設計及規劃系助理教授
尼爾·休·麥克萊恩·戈林
Neil Hugh McLean GORING
安博首席顧問,景觀設計師
呂煥來
Cathy LV
安博戴水道中國區總監
注:本文原文中英文全文刊發于《景觀設計學》2016年第5期“生態安全與生態基礎設施”專刊。獲取全文下載鏈接請點擊“閱讀原文”;參考引用格式見文末。
宜居性在景觀設計中不可或缺 © 安博戴水道
“藍綠基礎設施”、“可持續城市排水系統”、“彈性城市”,以及“海綿城市”,在世界各地有著不同的稱謂,各地的設計也都針對于當?shù)氐膶?shí)際情況。但究其本質,成功的海綿城市設計意味著在提升城市宜居性的同時,也能有效緩解氣候變化帶來的影響。從北京到紐約,全球各個國家和城市都面臨著洪水災害、水源污染、農業干旱等氣候變化帶來的挑戰。安博公司秉持“最佳實踐往往建立在知識共享的基礎上”的理念,成為了一支能夠進行跨文化設計的全球化景觀設計公司。與此同時,我們?cè)噲D重新定義城市中的自然,并對其進行改善,為我們的后世留下更為宜居的環境。
2010年8月與2011年8月,哥本哈根市在兩年內接連遭受了三次毀滅性的暴雨襲擊。從統計數據看,三次暴雨均為百年一遇的極端降水事件,盡管理論上它們?cè)?2個月內連續發生的概率極低。然而,統計數據是一回事,現實卻是另一回事。這些暴雨災害也許正是氣候變化為現代城市敲響的警鐘。在這些暴雨事件中,哥本哈根不可計數的高速公路、主干道、列車軌道和其他基礎設施被淹沒在洪水中,同樣被淹的還有大量的商店與住宅。這三次特大暴雨所造成的經濟損失累計達到80億元人民幣。
2011年7月2日,哥本哈根遭受了一場災難性的暴雨侵襲。 © 安博戴水道
與極端天氣的對抗猶如一場戰爭。但我們必須在開戰前構想愿景,并做出合理的作戰計劃。在編著于公元前5世紀的中國古代軍事寶典《孫子兵法》中,作者就強調了制定目標與計劃對成功的重要意義(原文為:夫未戰而廟算勝者,得算多也)。這樣的道理同樣也適用于當今城市與暴雨之間的戰爭。我們的目標非常明確——我們希望城市是宜居的,同時可以緩解氣候變化的影響。而若沒有周密合理的計劃,即使投入數億的資金,我們也只會輸?shù)暨@場戰爭。
盡管理念與中國傳統典籍不謀而合,但這項內容廣泛、計劃長遠并謹慎實施的總體規劃,卻完全出自“丹麥制造”。這項規劃是我們的城市發展走向成功與可持續的關鍵。
簡單的原則即先進的設計
海綿城市的景觀設計途徑旨在通過對自然過程的探索,讓城市中的人們與景觀的聯系更為緊密。其設計理念建立在幾條簡單的原則之上。其中最重要的一點是,我們要盡量將雨水滯留在地表并加以控制,而非排入埋設在地下的巨大而昂貴的管道中。這一理念促使我們反思景觀與城鎮化之間的關系——它們不應彼此對立,而應該相互交織。傳統的工程式雨洪管理設計的顯著特征是大量運用混凝土排水渠、排水管道和蓄水池等設施,但這些設施猶如高速公路,一旦超負荷運作,便會發生擁堵。在暴雨事件發生時,雨水往往被迅速排到下游,造成蓄水池水位超標。同時,當峰值流速過快而超過雨洪處理系統的承載力時,雨水處理系統便會崩潰,未經處理的雨水因此匯入河流。
相比之下,現代海綿城市設計則將雨水截流在上游及城區內,從而延緩徑流的發生,并大幅度降低下游區域的峰值流量。海綿城市建設有著多種多樣的具體策略,但所有海綿城市基礎設施的實質,均著重于將雨水分流,從而減少下水道及廢水處理設施的負荷。
我們的具體策略之一是雨水滯留公園,這是我們的海綿城市“暴雨防控方案”中的一個關鍵要素。眾所周知,景色怡人的“藍綠公園”能夠?yàn)榫用窠】祹?lái)巨大裨益,而經過設計,這些公園也可以成為吸納特大洪水的“海綿”。該規劃充分利用哥本哈根市區三大內湖之一的圣約爾根湖,通過將湖水水位由5.8m降低到2.8m,使其成為一座風景秀美的湖濱公園。在提升城市休閑娛樂價值的同時,海綿城市設計也為城市創造出一大片雨水集蓄區。而傳統的工程設計方式則只能通過建造巨型的、造價高昂的泄洪道或管網來傳輸雨水——而鑒于大型暴雨事件十分罕見,這些設施在絕大多數情況下都將處于閑置狀態。與埋設地下雨洪排水管的工程造價相比,建造于地上的圣約爾根湖方案將節省大約10億元人民幣。通過這一看似簡單的景觀設計策略,安博實現了以遠低于傳統水泥蓄水池的成本來建造巨型蓄水設施的目標。更為重要的是,人們可以走進我們新建的藍綠公園,享受閑暇與歡愉。
旨在減少管道基礎設施的藍綠途徑,相比管道方案來說所需的投資更少,并會為社會經濟帶來諸多直接和間接的益處。 © 安博戴水道
在這份詳細規劃中,多功能區域發揮著舉足輕重的作用。公園與操場等空地可在暴雨天氣時被淹沒,而在無雨的日子作為休閑空間供市民使用。在空間彌足珍貴的高密度城市環境中,提供可以用于休閑娛樂的多功能空間無疑是極為必要的。此外,這種“海綿”可以成為激活灰色城市空間的引擎。

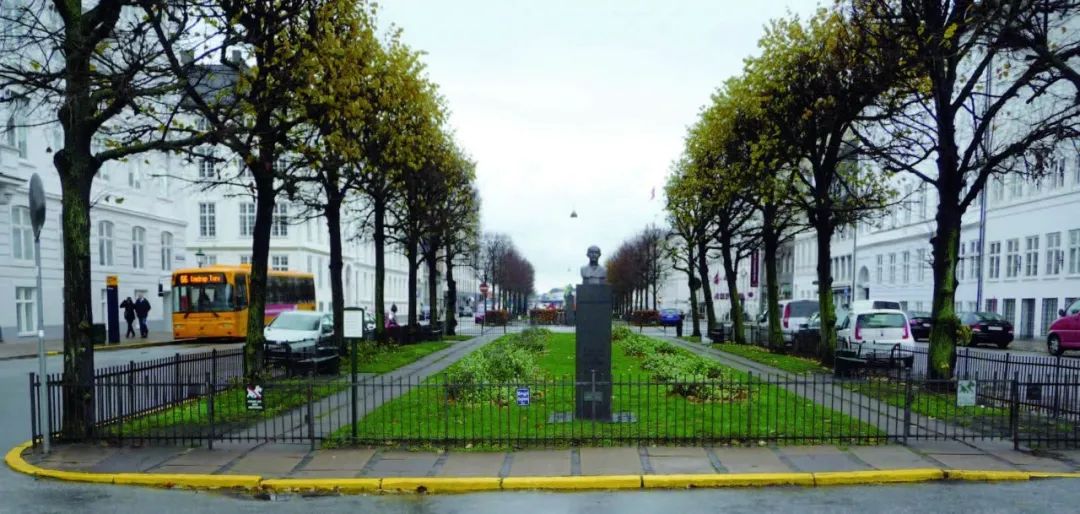

另一個強有力的海綿城市具體策略是林蔭道,這種尺度足夠?qū)挼慕值烙兄萘烤薮蟮挠晁疁艨臻g,同時可以轉移大量雨洪徑流。索恩德林蔭道是一條有著中央綠帶的寬闊大道。盡管這條綠帶為城市增添了綠意,但由于該區域地勢微高,且由中間向兩側的建筑傾斜,因而增加了道路兩旁建筑物的洪澇隱患。
哥本哈根暴雨防控詳細規劃采用截然不同的方式來設計這些大道。新設計的林蔭道將道路剖面變?yōu)椤癡”形,使中間的綠化低地形成一條巨大的海綿滯流帶。暴雨天氣時,雨水將從兩側的建筑物流向中間綠化帶。索恩德大道在暴雨天氣下的徑流流量將達到3.3m3/s。而在正常降雨及無雨天氣時,低洼的綠帶則可成為周邊居民的休閑場所。

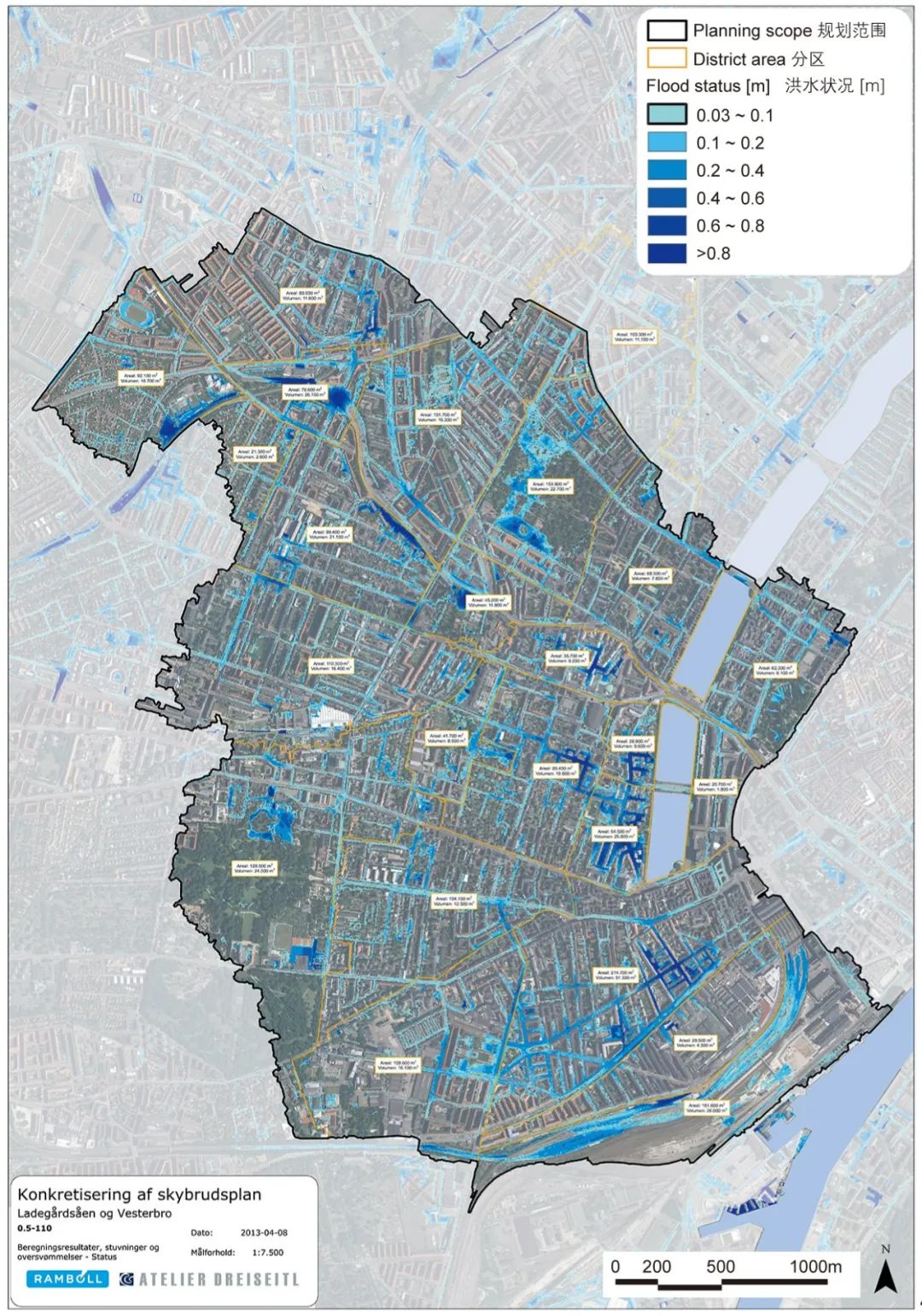

根據潛在的洪澇分析得出的集水分區與洪災風險。 © 安博戴水道

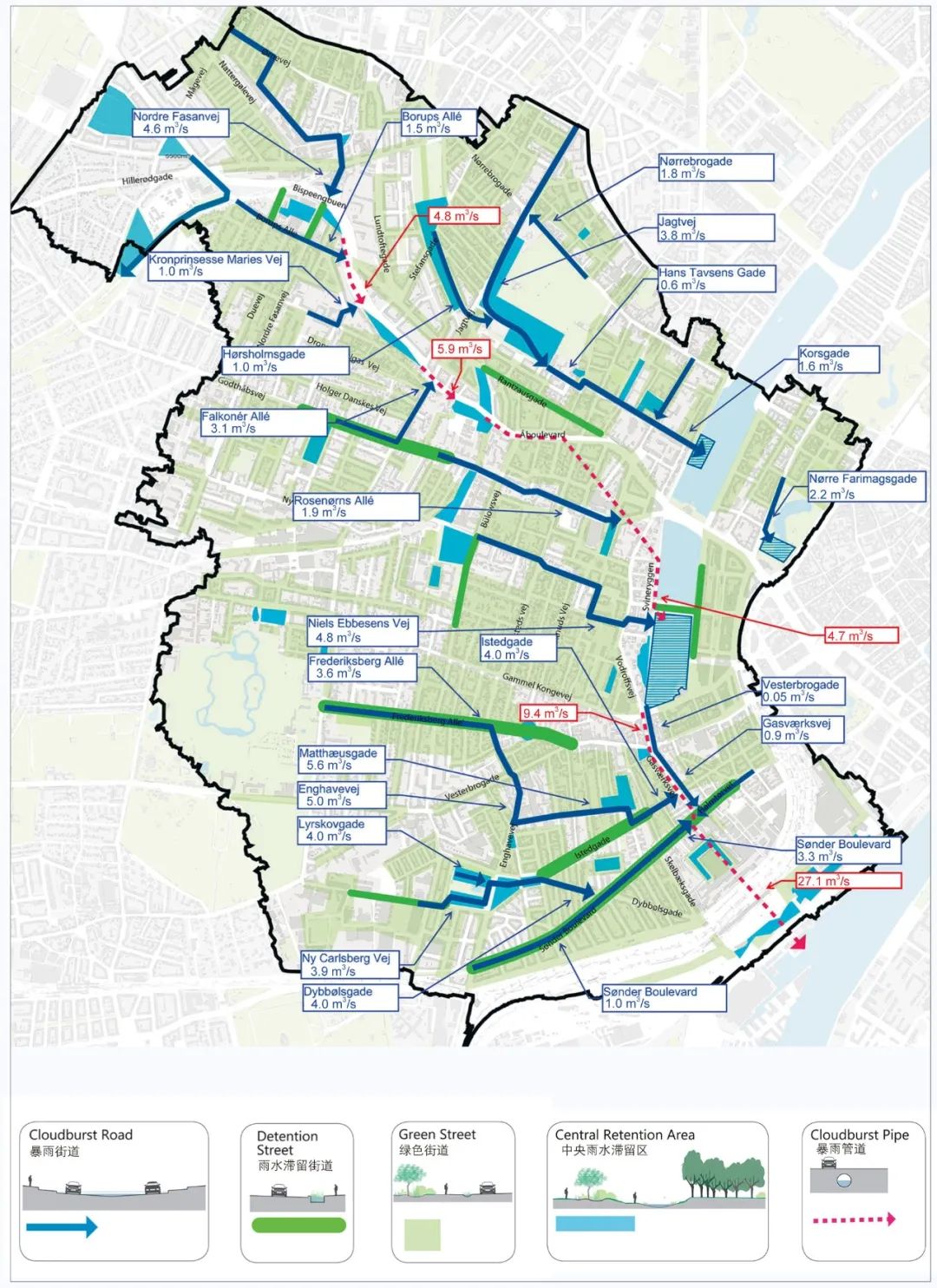

暴雨林蔭道系統沿著現有的指狀河道網絡設置。 © 安博戴水道
低技術的解決方案與現有基礎設施的結合賦予了系統彈性。 © 安博戴水道

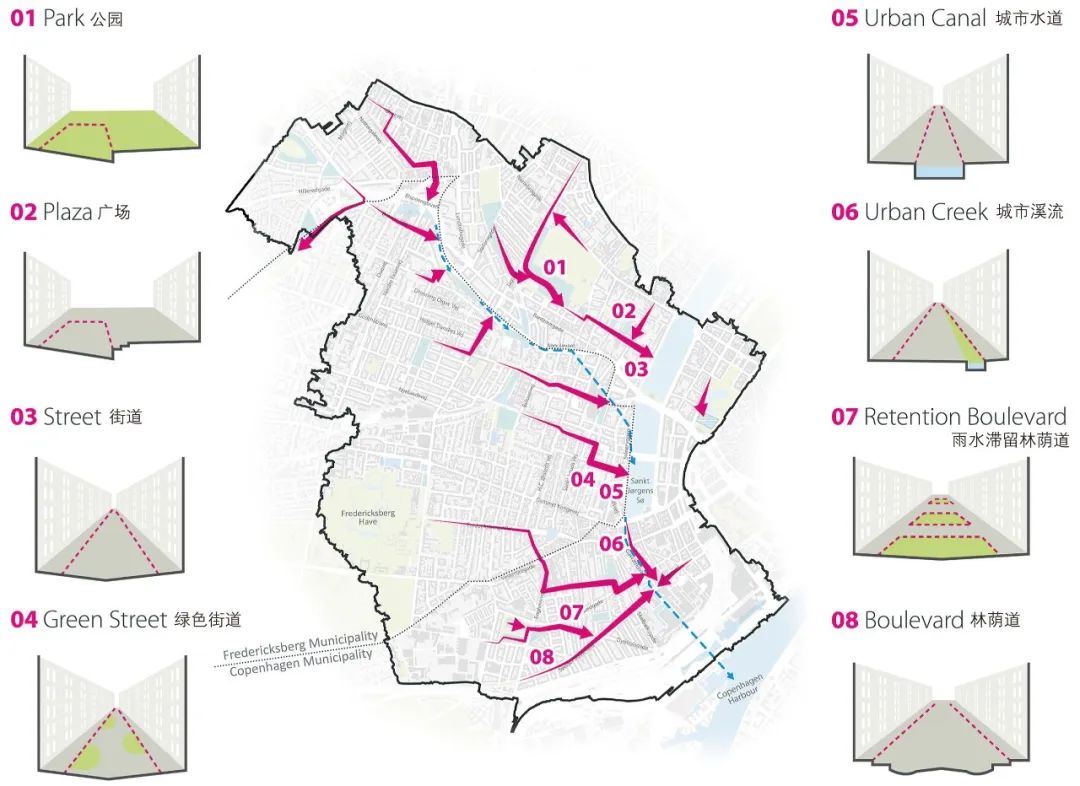

我們提出了8種具體措施來緩解城市中的常見災害。 © 安博戴水道

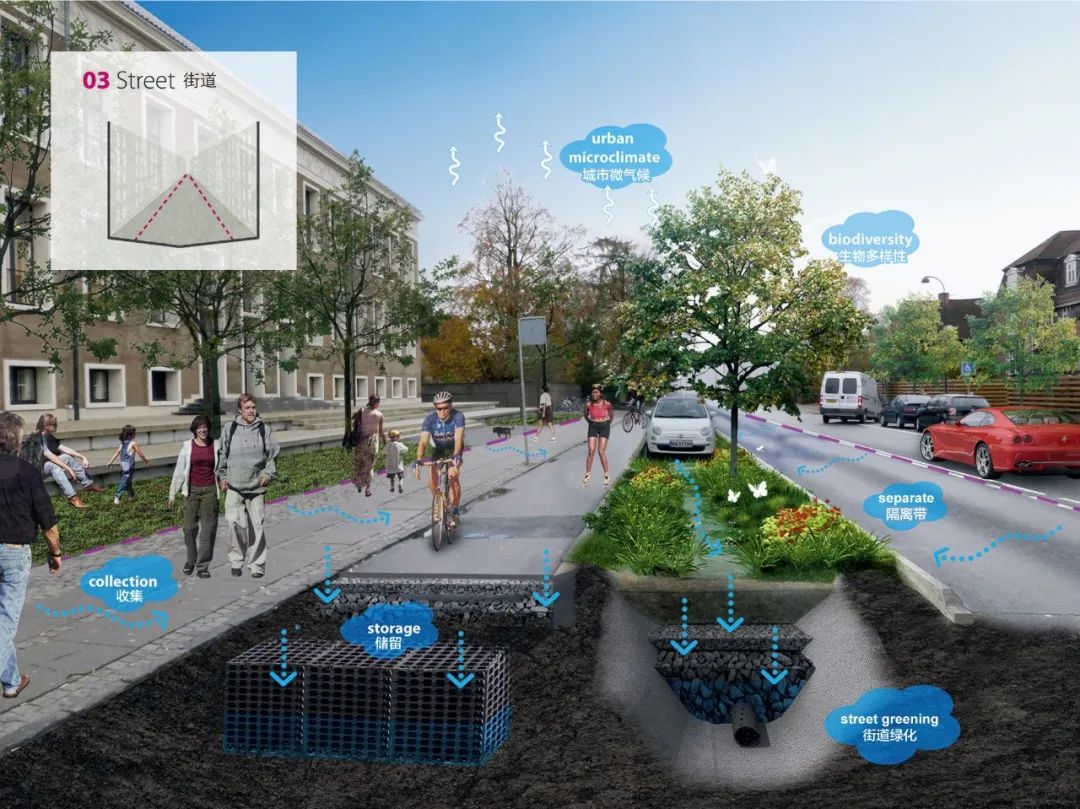

另一個用來緩解極端暴雨影響的具體策略是雨水滯留街道。這些街道通常是位于低洼、脆弱區域上游的次級道路,通過街道內部的設計來創造巨大的蓄水空間。在不對交通產生重大妨礙的情況下,這些次級道路通??杀桓脑斐捎晁疁艚值馈Mㄟ^增加洼地、透水鋪裝等方式實現對雨水的滯留,并可以凈化雨水,從而實現對地下含水層的補給。
在場地區域及其下游無法應對雨洪的區域,我們會選擇鋪設管徑達3m的地下排水管。我們將這些排水管道系統稱為“指狀規劃”,過量的雨洪將通過它們流至中央湖區,進而排入海港。由于徑流峰值大幅削減,所需的管道和排水渠也大大縮減,因而傳統工程設計所需的成本也得以降低。

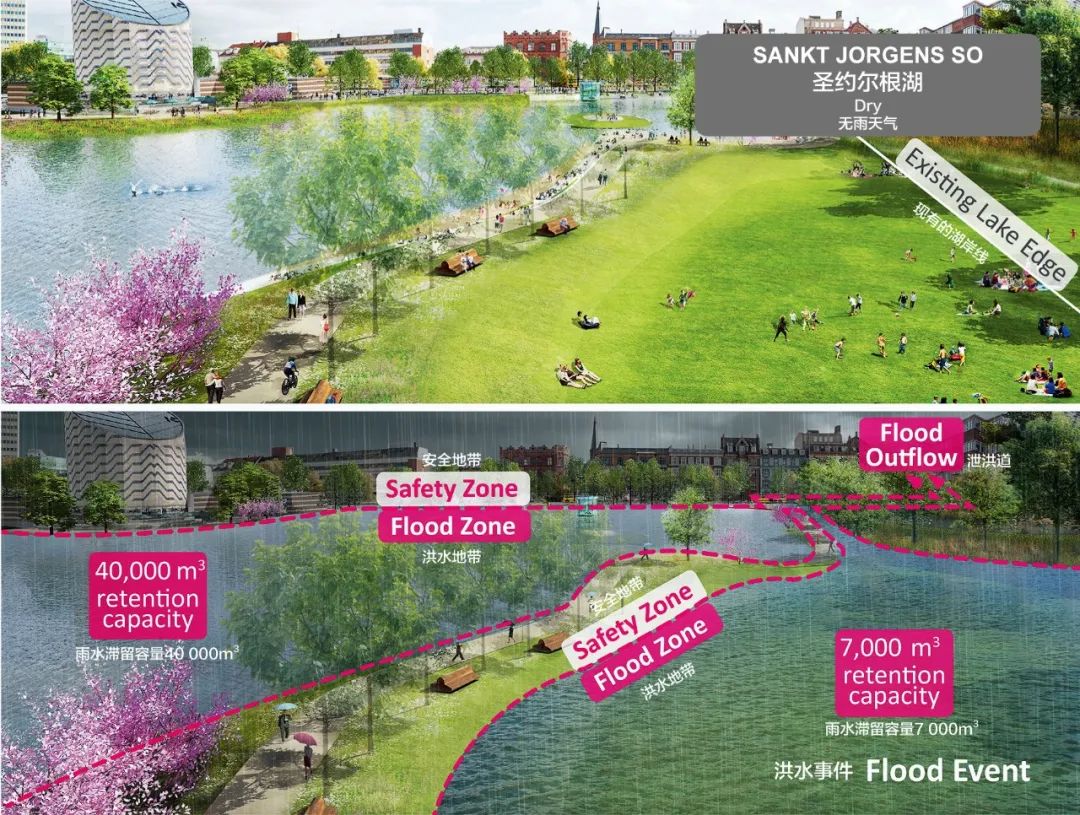

可供游人進入濱水區的多功能邊界。即便發生大暴雨,湖區也可以容納洪水,使周邊區域免遭洪水侵襲。 © 安博戴水道

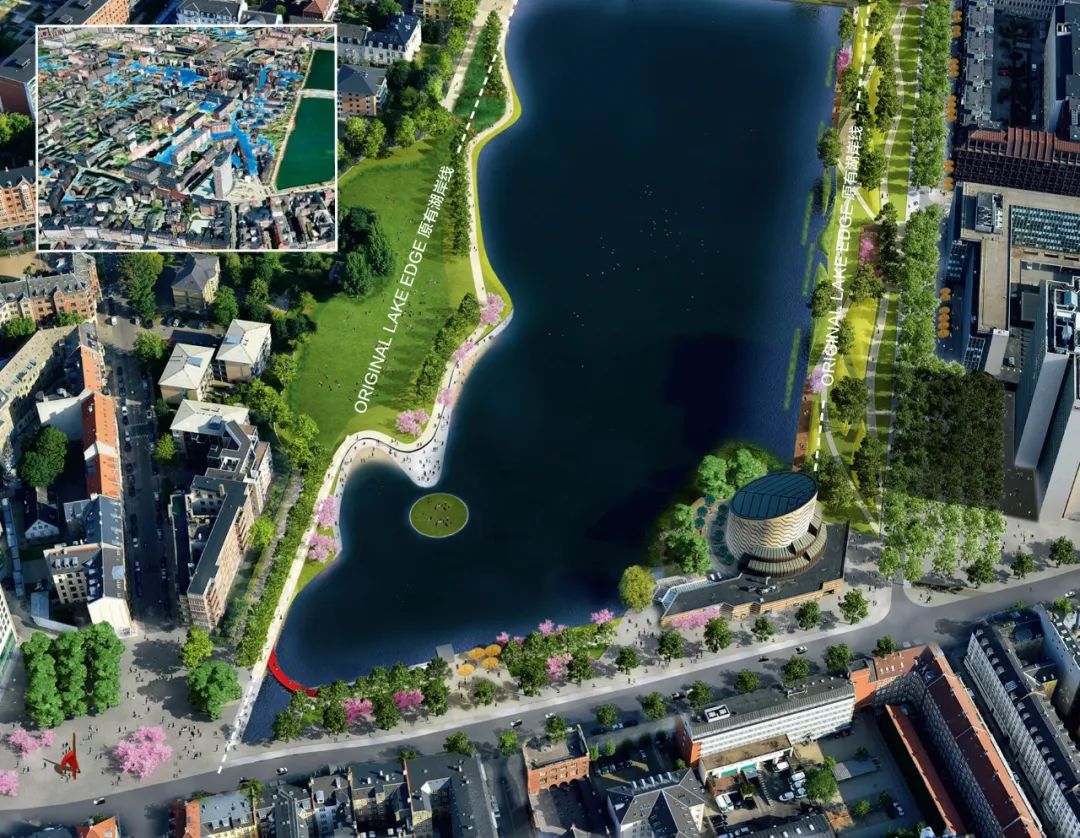

圣約爾根湖成為一個容納了娛樂、健身、文化設施的多功能公園,與此同時,它還發揮著緩解暴雨及一般降雨影響的作用。 © 安博戴水道
暴雨防控詳細規劃旨在通過愿景式的設計方案帶來協同效應,使城市成為一個整體。這一愿景將城市空間中的水流作為一種資源進行引導,并充分利用水敏性的、藍綠結合的處理方案提升城市宜居性,改造后的公園和聚會空間提升了城市的休閑價值,城市中的微氣候得以改善,而與交通規劃的協作亦為城市安全及市民便利性做出了貢獻。
整合后的規劃將為城市帶來諸多額外效益。隨著對總體規劃愿景的細化,哥本哈根城區被分為8個區域,每個區域作為一個獨立的集水區,均需要更為細致的具體規劃方案。安博負責其中4個區域的具體實施方案設計,其中包括暴雨街道、雨水滯留街道、綠色街道的具體設計,及如何通過這些方案實現提升城市宜居性的總體目標。

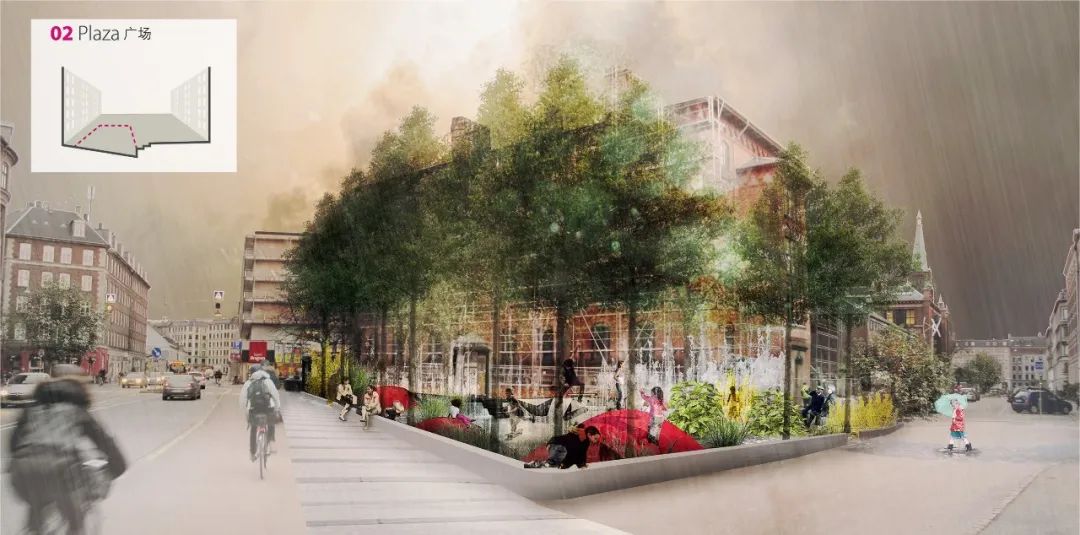

具體策略之廣場。熱點地區由工程師與景觀設計師共同選取。 © 安博戴水道

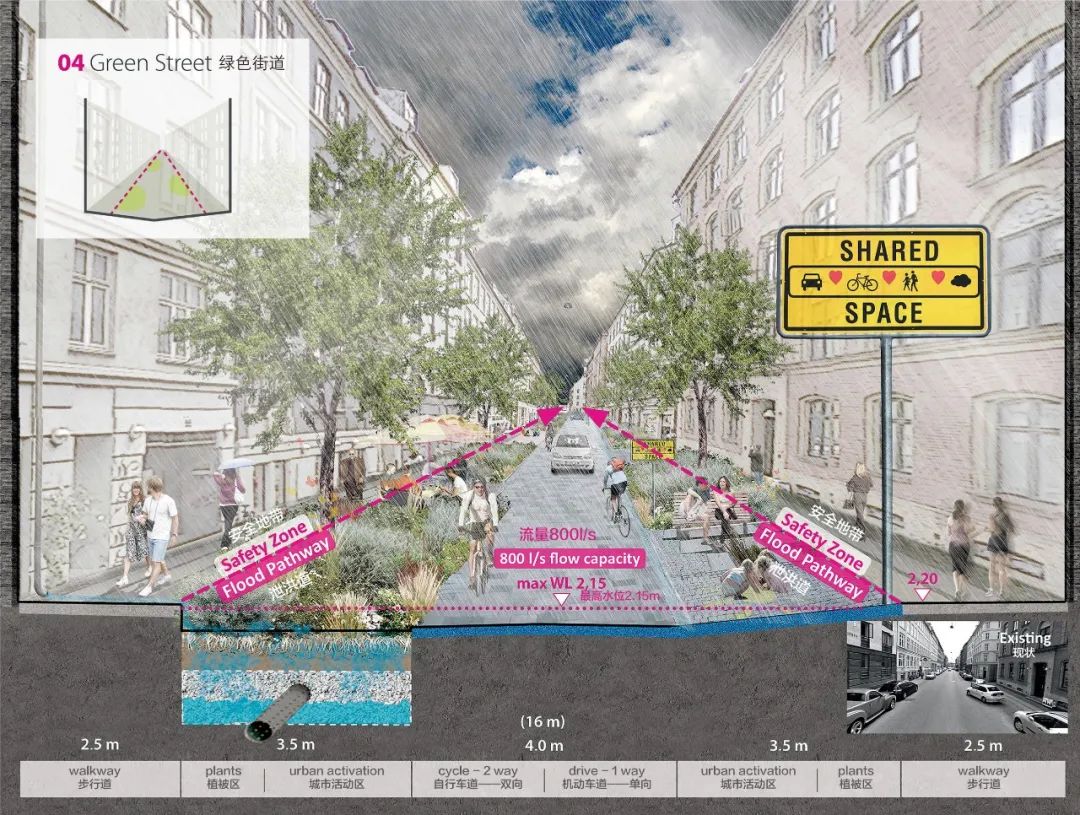

具體策略之綠色街道。將哥本哈根轉變?yōu)橐粋€(gè)藍綠城市。 © 安博戴水道
具體策略之城市水道。V形的道路剖面與傳統的工程做法形成鮮明對比。這樣的轉變縮減了路面寬度,并提升了街道處理一般降雨與暴雨事件的能力。 © 安博戴水道

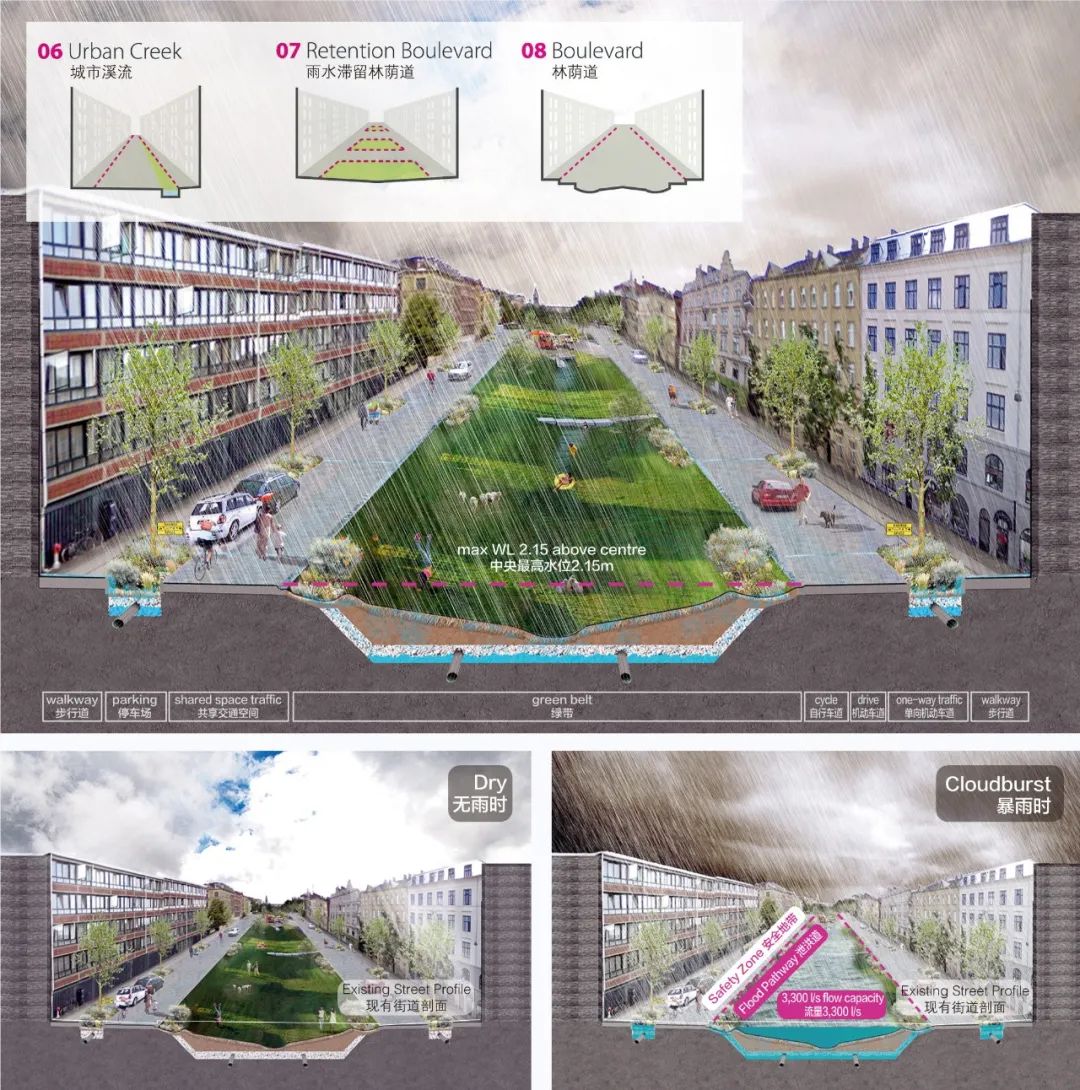

具體策略之林蔭道。這種足夠?qū)挼慕值烙?/span>著容量巨大的雨水滯留空間。 © 安博戴水道
哥本哈根暴雨防控詳細規劃中的一份社會經濟學分析報告顯示,致力于城市宜居性及總體海綿城市策略的方案,其成本超出傳統工程方案的建造及管道養護的費用。但總額達到100億元人民幣的投資將在30年的時間跨度中分多次投入,這僅相當于一次極端暴雨所帶來的經濟損失,而由于避免洪澇災害而減少的損失,要遠遠超過這份投資。因此,近年來,哥本哈根已批準通過了數百個小型海綿城市項目,而其中許多項目目前已開始實施。
哥本哈根市中心的圣安妮廣場是暴雨防控詳細規劃中的首個建成項目。廣場毗鄰女王的宮殿,距著名的美人魚銅像不遠。該區域曾是特大暴雨事件中受災最嚴重的區域之一,而如今已轉變?yōu)橐蛔晁疁艄珗@。
哥本哈根市中心的圣安妮廣場是暴雨防控規劃中的首個建成項目。 © 安博戴水道
項目地址:丹麥哥本哈根市
項目委托:哥本哈根市政府
景觀設計:安博戴水道
首席設計師:Dieter Grau
項目負責人:Christian Nyerup Nielsen
項目團隊:Hendrik Porst、Stefan Brückmann、Jesper Rasmussen、Neil Hugh Mclean Goring
設計時間:2013~2014年
所獲獎項:2016美國景觀設計師協會分析與規劃類杰出獎
參考引用 / Source:
Hvilsh?j, S., Lund, A. A., Goring, N. H. M., & Lv, C. (2016). Copenhagen Cloudburst Concretization Plan, Danmark. Landscape Architecture Frontiers, 4(5), 54-67.
