為貫徹《中華人民共和國環境保護法》《中華人民共和國大氣污染防治法》，推動大氣污染防治領域技術進步，滿足污染治理對先進技術的需求，生態環境部編制并發布了2018年《國家先進污染防治技術目錄(大氣污染防治領域)》(生態環境部公告2018年第76號)(簡稱《目錄》)。
在生態環境部指導下，中國環境保護產業協會具體承擔《目錄》的項目篩選和編制工作。為便于各相關方使用《目錄》，我會配套編制了《目錄》典型應用案例，將陸續在微信平臺上發布。所有案例均來自目錄入選項目的申報材料，案例內容經業主單位和申報單位蓋章確認。
技術概要
工藝路線
在傳統除霧器基礎上增設電暈極，當濕冷煙氣以一定流速通過除霧器各電場通道時，煙氣中液滴及顆粒等荷電，并在電場力、氣流流經陽極板時產生的離心力和慣性力的多重作用下撞擊到陽極板上匯集形成水膜落至收集器內，實現除塵除霧。
主要技術指標
出口顆粒物濃度可≤10mg/m3。系統運行阻力<150Pa。
技術特點
除塵除霧效率高。
適用范圍
燃煤電站及燃煤工業鍋爐煙氣深度凈化。
經典案例
案例名稱
廣東粵電大埔發電有限公司新建工程2號爐660MW機組配套電風攔截除塵除霧裝置項目
業主單位
廣東粵電大埔發電有限公司
案例概況
廣東粵電大埔電廠“上大壓小”新建項目位于廣東省梅州市大埔縣三河鎮。項目于2014年5月開工建設，#1機組于2015年12月建成，當月完成168h試運行；#2機組于2016年5月建成，次月完成168h試運行。為了使廣東粵電大埔電廠煙囪排放濃度達到《煤電節能減排升級改造行動計劃(2014-2020年)》文件要求，電廠在脫硫塔出口加裝電風攔截裝置，對煙氣中逃逸的霧滴以及細小的粉塵顆粒進行捕集。
全局照片
工藝流程
在傳統除霧器基礎上增設電暈極，當濕冷煙氣以一定流速通過除霧器各電場通道時，煙氣中液滴及顆粒等荷電，并在電場力、氣流流經陽極板時產生的離心力和慣性力的多重作用下撞擊到陽極板上匯集形成水膜落至收集器內，實現除塵除霧。

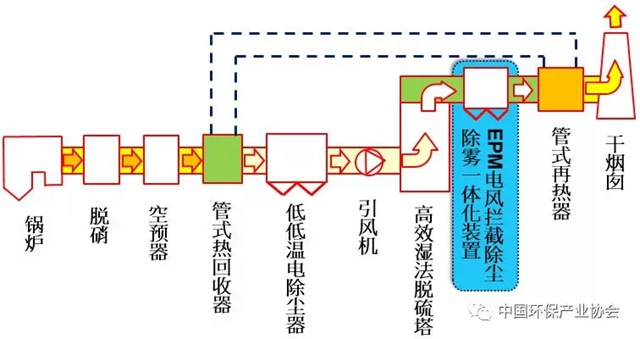

工藝流程如下圖所示：
污染防治效果和達標情況
電風攔截器進口PM2.5濃度為2.47mg/m3，出口(煙囪入口)PM2.5濃度為1.12mg/m3，PM2.5脫除效率達到55%。電風攔截器進口煙塵濃度為6.7mg/m3，電風攔截器出口(煙囪入口)煙塵濃度為2.3mg/m3，除塵效率達到66%。同時，電風攔截器SO3脫除效率為32.0%，液滴脫除效率為62.2%，有效緩解了煙囪“石膏雨”的出現。

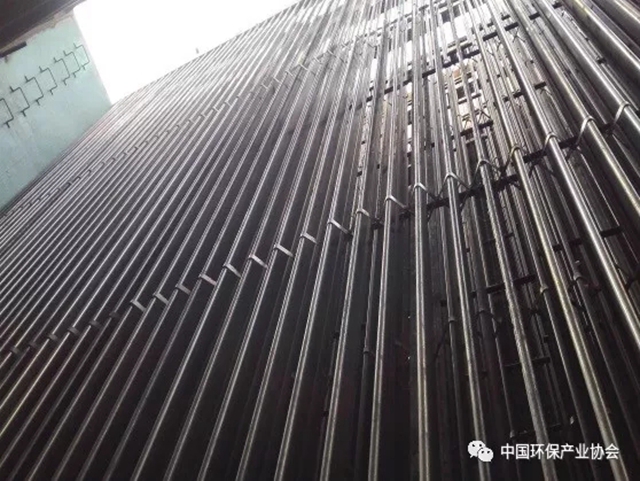

裝置陽極板安裝現場圖

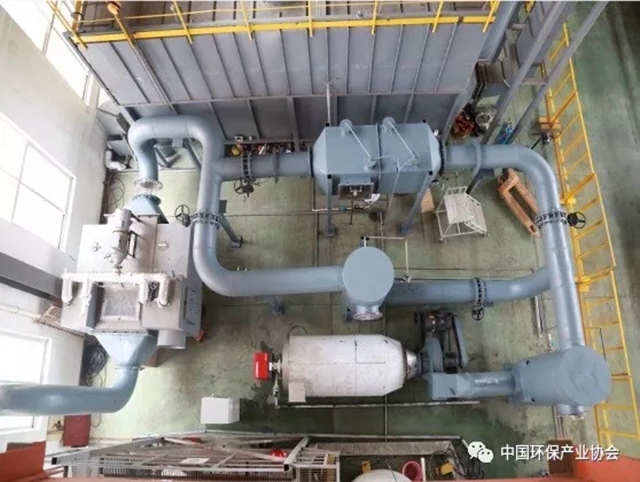

裝置廠內實驗臺照片
二次污染治理情況
無二次污染。
主要工藝運行和控制參數

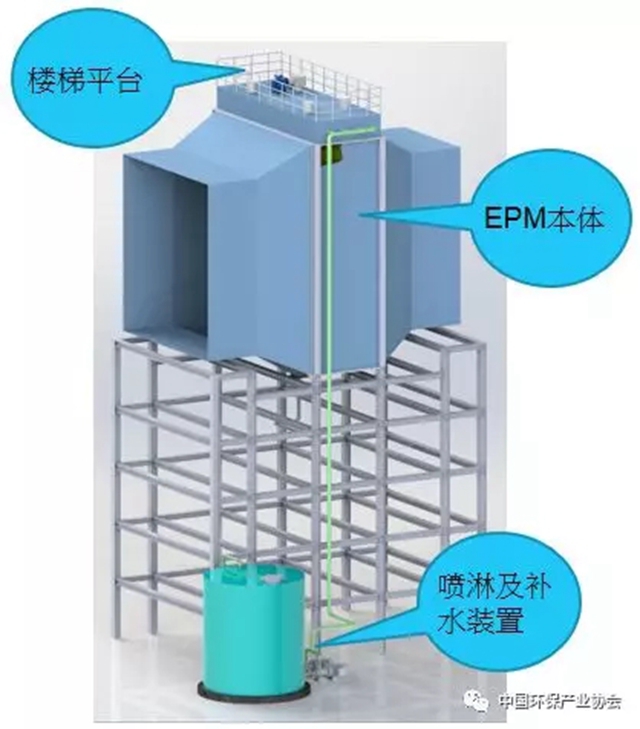

電風攔截系統主要由本體、噴淋系統及相應的樓梯平臺等組成，本體包括了氣流分布裝置、預荷電格柵、陰陽極、殼體、高壓電源及控制系統等。具體如下圖所示：
圖：電風攔截系統主要設備
電風攔截裝置運行電壓70kV以上，噴淋沖洗每天1次。
投資費用
一次性投資493萬元，設備投資428.52萬元，安裝費用64.48萬元。
運行費用
按年有效運行小時數5500h計算，運行費用為37.6萬元/年。
能源、資源節約和綜合利用情況
實現粉塵深度治理和超低排放，上網電價補貼363萬元/年。
申報單位：福建龍凈環保股份有限公司
